Буржуйка з цегли своїми руками

1041

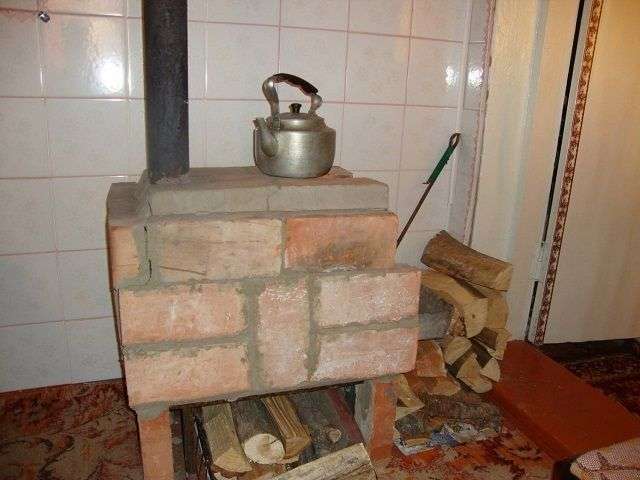

Буржуйка з цегли своїми руками, виготовлена для обігріву на дачі або в гаражі це оптимальний варіативностінт для таких приміщень.

Буржуйка з цегли своїми руками

Зазвичай в подібних умовах використовують невеликі металеві пічки-буржуйки, так як вони компактні і зручні. Однак, у них є один істотний недолік вони дуже швидко нагріваються, але і також стрімко остигають. Тому в них постійно необхідно протягом дня підтримувати вогонь, а це значить, що потрібно заготовлювати великий запас палива.

Умільці придумали, як вийти з цього положення і зберегти тепло на більш тривалий термін піч буде набагато довше залишатися гарячою, якщо її скласти з цегли або обкласти цеглою.

Є різні варіанти буржуйок, при виготовленні яких використовують цеглу:

піч, повністю складена з цегли;

— комбінована буржуйка, коли нижній її відділ цегляний, а для верхнього пристосований газовий балон або металева труба;

— чавунна пічка-буржуйка, яку обкладають зовні цегляною кладкою;

— цегляна піч, обшитий зверху металевими листами.

Щоб вибрати підходящий варіативностінт для використання в дачному будиночку, підсобної будівлі або в гаражі, потрібно знати, які обсяги роботи належить виконати, виготовляючи кожен з них, і які інструменти для цього знадобляться.

Зміст статті

  • 1 Інструменти для будівництва мови-буржуйки
  • 2 Буржуйка з цегли
    • 2.1 Матеріали для роботи
    • 2.2 На що проводити кладку печі?
    • 2.3 Кладка печі
  • 3 Цегляна буржуйка, обшитий металом
    • 3.1 Матеріали для виготовлення
    • 3.2 Підготовка металевих деталей
    • 3.3 Монтаж буржуйки
    • 3.4 Дверцята для топки
  • 4 буржуйка Чавунна, обкладена цеглою
    • 4.1 Кладка цегли навколо металевого корпусу
    • 4.2 Відео: компактна цегляна піч своїми руками

Інструменти для будівництва мови-буржуйки

Для виготовлення цегляної кладки буржуйки знадобляться наступні інструменти:

  • Шпателі різної ширини.
  • Кельма і кельма.
  • Гумовий, звичайний молоток і молоточок з киркою.
  • Шліфмашинка з колами по каменю і металу.
  • Висок і будівельний рівень.
  • Розшивка.
  • Ємність для розчину.
  • Електродриль і насадка-міксер для замішування розчину.
  • Крім перерахованих вище, для виготовлення металевої частини буржуйки, потрібно підготувати інші інструменти Апарат для зварювання металу і витратні матеріали до нього, все необхідне оснащення зварника – металеві щітки, молоток-сікач і т. п. Добре, якщо в господарстві є обладнання для різання металу – це спростить завдання з заготовками.

Для виготовлення кожного з варіантів печі знадобиться свій перелік матеріалів, у залежності від форми буржуйки, конструкції та її розміру.

Буржуйка з цегли

Буржуйка з цегли своїми руками

Цегляна буржуйка не відноситься до робіт вищої категорії складності

Будь-буржуйка повинна мати невеликий розмір в цьому-то і полягає її основна перевага перед масивними будівлями, для яких не завжди може знайтися місце в невеликих приміщеннях. Буржуйка, складена з цегли це звичайна піч, тільки має дуже компактний розмір. Як і будь-яке опалювальне споруда, цегляна буржуйка може мати різні конструкції і служити тільки для обігріву приміщення або ж включати в себе ще і варильну функцію. Остання буде не зайвою як для дачного будиночка, так і для гаража.

Буржуйка з цегли своїми руками

Сміливий малюнок майстра — на схемі, в принципі, все зрозуміло

Виготовлення подібної грубки й варто розглянути, як самий оптимальний варіант.

Матеріали для роботи

Для зведення цегляної буржуйки будуть потрібні наступні матеріали:

  • Червоний і шамотна цегла.
  • Колосник (чавунний готовий або саморобний з сталевого прута).
  • Засувка.
  • Паливна і піддувальна дверцята.
  • Одноконфорочная варильна панель.
  • Труба для димовідводу.
  • Гідроізоляційний матеріал – руберойд.
  • Азбестовий матеріал – найзручніше використовувати азбестовий шнур
  • Сталевий дріт.
  • Сталева пластина, товщиною 4 ÷ 5 мм для відділення зони допалювання, якщо така буде передбачатися.
  • Жаростійкий будівельна суміш для кладочного розчину або ж глина, цемент і пісок.
Буржуйка з цегли своїми руками

Чавунні деталі можна придбати в спеціальному магазині

Коли приготовані всі матеріали, можна приступати до роботи. Починається вона, природно, з підготовки основи.

На що проводити кладку печі?

Будь піч потрібно встановлювати на жорстку надійну основу.

Якщо в приміщенні, де буде будуватися буржуйка, на підлозі хороша бетонна стяжка, то вона цілком може послужити для такої печі фундаментом, так як конструкція, в принципі, невелика і відносно важка. Якщо настил підлоги дерев’яний, але влаштований з товстої дошки, то він теж іноді може витримати масу печі, але краще, звичайно, убезпечитися і піти іншим шляхом – як зазначено нижче.

  • На підлогу, виготовлений з тонкої дошки, робити кладку не рекомендується. У цьому випадку, доведеться перед тим, як зводити піч, влаштувати надійний фундамент. Він повинен мати розмір на 10 ÷ 12 см ширше в кожну сторону, ніж підстава печі.
  • Для того щоб залити фундамент прйдеться демонтувати ділянку підлоги в тому місці, де буде встановлюватися буржуйка.
  • У грунті підпідлоги риється котлован, глибиною до 300 ÷ 350 мм, який засипається і утрамбовується шар піску – його товщина повинна становити 50 ÷ 70 мм.
  • Зверху піщаної подушки засипається щебінка середньої фракції, яка теж утрамбовується.
  • На щебінку укладається арматурна сітка, а потім влаштовується з дощок опалубка для заливки в неї бетону. Найкраще спорудити її так, щоб вона піднімалася вище дерев’яної підлоги на 70 ÷ 100 мм.
  • Наступним етапом в опалубку заливається груба бетонна суміш, що складається з цементу, щебеню і піску. Після того як бетон буде залитий, необхідно звільнити його від внутрішніх повітряних бульбашок це робиться «штикуванням» за допомогою звичайної лопати, якою протикається розчин в декількох місцях.
  • Поверхня фундаменту розрівнюється і залишають сохнути. Цей процесс длится від двох тижнів до одного місяця, залежно від товщини, залитої конструкції. Для рівномірності дозрівання і щоб уникнути пересихання і появи тріщин, щоденно протягом першого тижня, починаючи з другого дня, поверхню потрібно зволожувати водою.
Буржуйка з цегли своїми руками

Залитий фундамент для малогабаритної печі

  • Після просихання фундаменту, перш ніж викладати перший ряд, на його поверхню укладається на мастику лист гідроізолюючого матеріалу — руберойду.

Якщо підлога здається надійним, і прийнято рішення зводити піч без улаштування фундаменту, то основу під кладку однаково потрібно підготувати.

  • У цьому випадку на дошки укладається азбестовий лист, зверху якого настилається поліетиленова плівка.
  • На плівку насипають шар піску, завтовшки до 8 ÷ 10 мм, на який і буде викладатися перший ряд печі.

Кладка печі

  • Розчин при викладанні першого ряду накладається тільки на торці цегли з підсипаним знизу піском цегла не скріплюється. Проте, для початку весь перший ряд краще викласти насухо, щоб визначитися з його розміщенням і вирівняти по рівню. Тільки після цього на торці наноситься розчин, цеглу та скріплюються між собою.
Буржуйка з цегли своїми руками

Порядовка і загальна схема компактної цегляної буржуйки

  • На другому ряду починають монтаж дверцята піддувала. Її встановлюють на шар густого глиняного розчину і закріплюють на дріт, яку прикручують до вушках через спеціальні отвори. Рекомендовано перед установкою дверцята обгорнути її азбестовим шнуром або смужкою, вирізаної з цільного листа. За дверцятами формується піддувальна камера.
Буржуйка з цегли своїми руками

Установка дверцята піддувала

  • На третьому ряду камера піддувала накривається колосникових гратами.
Буржуйка з цегли своїми руками

На місце встала колосникова решітка

  • На четвертому ряду починає формуватися камера топки і димовідвідних каналів. Цеглу встановлюються на торець. Всередині каналів встановлюються підставки, на які буде проводитися кладка наступних рядів, так як повинно залишитися отвір для виходу диму. Кладка задньої стінки проводиться без розчину.
  • Виклавши четвертий ряд, над ним встановлюють дверцята камери згоряння. монтаж ведеться за типом піддувальної, і дверцята тимчасово закріплюють також за допомогою дроту, яка фіксується цеглою, установлюваними по боках.
  • П’ятий ряд викладається за схемою. Все цегли укладають плиском, крім тих, що формують димовідвідних канали внутрішніми стінками.
  • На шостому ряду цегла встановлюється на торець, і цей ряд є останнім, коли цегла ставлять таким чином. Задня стінка кладеться цеглою, встановленими на торець в два ряди.
  • Сьомий ряд кладеться згідно зі схемою.
  • На восьмому рядку йде перекриття топкових дверцят кладкою з двох цеглин зверху. У цьому ряду на задній стінці встановлюється стесанный цегла, який буде напрямних для полум’я в бік конфорки.
  • На дев’ятому ряду на місце, де буде укладатися варильна плита, поміщаються азбестові смужки, які забезпечать герметичність між цеглинами і металевою деталлю. Кладка йде, згідно зі схемою.
  • На десятому ряді укладається варильна плита і починається формування димохідної труби.
  • На одинадцятому ряду на димовідвідний канал встановлюється засувка. Її укладають на азбестові смужки і промащують глиняним розчином.
Буржуйка з цегли своїми руками

Встановлення засувки на каналі димоходу

  • Далі, йде кладка димової труби на два ÷ три ряди, в яку потім пристыковывается металева труба, яка в подальшому виводиться через стіну або горищне перекриття і дах. Не можна забувати про її жаростійкої ізоляції при проходженні через горючі матеріали стіни або перекриття. Изолируют трубу мінеральною ватою, товщина якої повинна складати не менше 170 ÷ 200 мм.
  • Складена піч залишають сохнути, топити її відразу не рекомендується. Щоб прискорити процесс просыхания, в топку рекомендується тимчасово встановити звичайну електричну лампочку на 100 ÷ 150 Вт і залишити її включеною.
  • Коли на чавунних закритих дверцятах припинять осідати краплі конденсату, або ж такі випаровування скоротяться до мінімуму, піч можна починати потроху протоплювати, що допоможе їй висохнути до кінця. Топку для просушування потрібно проводити з відкритими дверцятами і засувкою.
  • Займатися обробкою цегляної буржуйки поспішати не варто потрібно дати їй попрацювати хоча б сезон, так як на швах можуть з’явитися тріщини, які перед обробкою потрібно буде відремонтувати.
  • Обробка поверхонь печі виробляється глиняним розчином. Його наносять шпателем і добре розрівнюють. Замість нього можна використовувати жаростійкі склади для печей і камінів.
  • Далі, поверхню можна побілити або ж облицювати декоративною плиткою.

Дуже важливо правильно оформити підстава печі, щоб пісок, насипаний під неї, залишався на місці. Тому навколо буржуйки на підлозі рекомендовано покласти кахельну плитку або ж закріпити металевий лист з заходом на кладку печі. Ще одним способом закрити пісок під піччю є встановлення навколо цієї споруди плінтуса, бажано — керамічного.

Цегляна буржуйка, обшитий металом

Цей варіант буржуйки виготовлений з двох основних матеріалів металу і шамотної цегли, який здатний витримати температури, що досягають 950 ÷ 1000 градусів. Подібна пічка дуже довговічна і економна в експлуатації, завдяки добре продуманій конструкції.

Буржуйка з цегли своїми руками

Ефективне вирішення збереження тепла: зовні — метал, всередині — цегла

Матеріали для виготовлення

Для її виготовлення потрібно придбати наступні матеріали:

  • Сталевий лист, товщиною не менше 3 ÷ 4 мм.
  • Куточок сталевий розміром орієнтовно 40× 40×3.
  • Шамотна цегла.
  • Колосникові ґрати.
  • Димохідну трубу.

Підготовка металевих деталей

Буржуйка з цегли своїми руками

Креслення металевої складової комплексної печі

Спираючись на креслення, на металевих листах вычерчиваются всі деталі майбутньої печі, а потім вони вирізаються з допомогою шліфмашинки, апарату газової або плазмового різання, зварювального апарату. Для перенесення креслення на метал використовують лінійку, косинець, циркуль і кравецький крейда.

На аркушах потрібно розташувати дві бічні стінки, донну площину, верхню варильну панель, а також передню і задню стінки.

На передній панелі розмічається і вирізається топковий і поддувальное отвір. Також на всіх стінках можна відразу вирізати і форму ніжок.

У верхній панелі вирізається круглий отвір для установки димоотводним труби.

Буржуйка з цегли своїми руками

Пічка в розрізі — так легше правильно зрозуміти її пристрій

На даному схематичному розрізі складові буржуйку деталі позначені в такому порядку:

1. Металевий корпус.

2. Дверцята піддувала.

3. Дверцята топки.

4. Решітка колосника.

5. Шамотна кладка.

Монтаж буржуйки

Буржуйка з цегли своїми руками

Монтаж ведеться поперемінно — то зварювальні, то кладочні роботи

Виготовлення металевого корпусу здійснюється наступним чином:

  • Зсередини проводиться зварювання суцільним швом одній з бічних стінок з передньої і задньої.
  • Далі, робиться розмітка місця, куди буде приварене дно конструкції, а потім виконується зварювання, також суцільним швом.
  • Коли три панелі будуть зварені, необхідно влаштувати підтримуючі елементи для кладки цегли. Їх виготовляють з металевого куточка, який приварюють до стінок по всьому внутрішньому периметру корпусу, на рівні верхнього краю поддувального отвори. Дві металеві смуги приварюють до куточків, встановленим на задні і передні стінки на відстані один від одного, що дорівнює ширині колосника.
  • Наступним кроком йде переноска звареної конструкції на підготовлений фундамент, так як згодом, з покладеними всередині цеглою, перенести її буде набагато складніше або навіть неможливо.
  • Переставивши корпус на його «штатний» місце, можна приступати до кладки шамотної цегли.

Для кладки знадобиться цегла наступних розмірів:

Буржуйка з цегли своїми руками

Цеглу для внутрішньої кладки буржуйки

1. Цільний цегла, що має розмір 230 × 113 × 65 мм — 36 штук.

2. Половина цегли, розділеного уздовж, розміром 260 × 62 × 65 мм — 4 штуки.

3. Половина цегли, розділеного впоперек, розміром в 172 × 113 × 65 мм — 2 штуки.

  • На цеглинах, призначених для укладання колосника, потрібно влаштувати в по краях пази і втопити їх всередину кладки настільки, щоб колосник був встановлений щільно і врівень з поверхнею топкової камери. На жаль, на малюнках цей момент чітко не визначений.
  • Далі, на влаштовані з куточка підставки робиться перший ряд кладки, що він повинен нависати над піддувальної камерою.
Буржуйка з цегли своїми руками

Початок виконання внутрішньої кладки

  • Такі дії проводяться по задній і бічних стінок, а на передній панелі залишається отвір для топки. Цегла встановлюється на торець і плазом на малюнку дуже добре видно його правильна установка.
Буржуйка з цегли своїми руками

Викладка бічних стінок буржуйки

  • Перед тим як проводити подальшу кладку, залишений посередині квадратний отвір, встановлюється колосникова решітка.
Буржуйка з цегли своїми руками

Формується отвір під топкову дверцята

  • Далі, завершується викладка цегли стінок до верху. Щоб цегла жорстко тримався над отвором для топки, воно перекладається металевою смужкою.
  • Потім, необхідно перекрити верхню частину конструкції. Це робиться з допомогою десяти цеглин, з двох їхніх яких зрізано по ¼ частині. Обрізані цегли укладають в задній частині конструкції вони утворюють отвір, у який буде монтуватися димовідвідна труба. Для жорсткості перекриття під цеглу стелі, по його середині також укладається металева смуга.
Буржуйка з цегли своїми руками

Завершення кладки — повне перекриття топкової камери цеглою

  • Кладка повинна проводитися без розчину, але можна його застосувати. Для цього використовується жаростійка суміш, спеціально призначена для кладки камінів і печей.
  • Після того кадоладка буде завершена, приварюється друга бічна стінка і дах печі, в яку монтується патрубок. На нього буде приварюватися труба, що виводиться на вулицю. Зовнішні зварювальні шви потрібно зробити якомога акуратніше.

Дверцята для топки

Наступним кроком виготовляється дверцята топки за наведеною нижче схемою.

Буржуйка з цегли своїми руками

Креслення для виготовлення дверцята топки

  • З сталевих аркушів вирізаються і приварюються в намічених місцях вирізаною дверцята вушка, що мають отвір. Ці пристосування і будуть грати роль навісів.
Буржуйка з цегли своїми руками

Дверцята камери згоряння

  • З протилежного боку до вушках встановлюють у просвердлений отвір ручку, до якої з внутрішньої сторони дверцят приварюється язичок. При повороті ручки, він теж буде повертатися і не дозволить дверцятах відкритися мимоволі.
Буржуйка з цегли своїми руками

Найпростіший замок для закривання дверцят

  • На стінці приварюють елементи з отворами, які теж можна назвати вушками. Між ними і буде вставлятися дверне вушко. Отвори поєднуються, і в них встановлюють установочний штифт, який буде утримувати дверцята, але не завадить її відкривання і закривання.
Буржуйка з цегли своїми руками

Підвіска дверцят на корпус пічки

  • Таким же чином виготовляється і встановлюється піддувальна дверцята. Для дверних панелей можна використовувати шматки металу, раніше вирізані з передньої панелі, попередньо обробивши їх краю, щоб вони виглядали більш естетично.
Буржуйка з цегли своїми руками

Дверцята зольника-піддувала відрізняється, в принципі, тільки лінійними розмірами

  • Після того, як піч-буржуйка буде готова, варто зачистити зовнішні зварювальні шви, а потім пофарбувати жаростійкої фарбою.

Ця конструкція буржуйки має ряд незаперечних переваг перед іншими видами цих компактних малих пічок:

  • Вона не вимагає великої кількості палива для обігріву приміщення, так як надовго зберігає тепло.
  • Шар з жаростійкого шамотної цегли оберігає метал від прогоряння.
  • Компактність цієї печі дозволяє встановити її навіть в невеликому приміщенні.
  • Для такої конструкції можна використовувати метал різної товщини.
  • Корпус не вимагає обробки дорогими матеріалами досить нанести на метал жаростійку фарбу, і піч буде виглядати цілком естетично.

Буржуйка чавунна, обкладена цеглою

Щоб підвищити тепловіддачу та збільшити економію палива, звичайні чавунні печі-буржуйки часто обкладають цеглою. Особливо актуальний цей процесс для банної печі з металу, тому що, коли вона розжарюється, є ризик отримати дуже серйозний опік.

Буржуйка з цегли своїми руками

Ще один варіант — металева буржуйка, обкладена цеглою

Обкладають цеглою буржуйки, встановлені і в інших житлових приміщеннях, так як добре виконана кладка виглядає досить респектабельно і естетично.

На схемі добре видно циркуляція повітря навколо чавунної печі, обкладеної цегляною кладкою. Потужний конвекційний потік гарячого повітря сприяє дуже швидкому прогріванню всього об’єму приміщення.

Буржуйка з цегли своїми руками

Схема створюваних конвекційних потоків

Так як проводиться обкладка вже встановленої печі, значить, фундамент заливати вже не доведеться, а це значно полегшує роботу. З розчином для кладки також не буде проблем, так як в спеціалізованих магазинах продаються сухі суміші для виготовлення жаростійких розчинів, з допомогою яких закріплюється цегла. Залишається лише підготувати місце навколо споруди і почати роботу.

Кладка цегли навколо металевого корпусу

  • Укладаючи основною перший ряд, необхідно одну цеглину до іншого підганяти по рівню, так як він задасть рівність всій кладці. Найкраще провести цей процесс вначале насухо, і при необхідності підігнати ряд до ідеальної горизонталі за допомогою підкладок. В якості останніх можна використовувати стару керамічну плитку або інший, жорсткий, негорючий і не всмоктуючий вологу матеріал.
  • Вивіривши суху кладку першого ряду, можна готувати розчин і укладати цеглу на нього, підкладаючи вирівнюючі елементи.
  • Перший ряд кладуть впритул до металевої поверхні. Цеглу повинні лежати не уздовж бічної стінки печі, а перпендикулярно їй. Таким чином, створюється рівна жорстка основа для подальшої кладки своєрідний фундамент.
  • Далі, проводиться розмітка по покладеному першого ряду, так як інші ряди викладаються не впритул до металевої поверхні печі, а на відстані від 50 до 100 мм. Якщо не дотримати це правило, то цегла буде погано прогріватися або не буде досягнуто ефекту тривалого збереження тепла, заради якого, в першу чергу, і проводиться дане технологічне захід.

Оптимальним вважається зазор між двома поверхнями в 50 ÷ 70 мм. Влаштувавши його, можна гарантовано досягти поставленої мети.

Розмітка проводиться з допомогою метрової лінійки і крейди. Рекомендовано виміряти потрібні відстані і викреслити те місце, де буде викладатися другий ряд.

  • Задати напрямок стіні, зберігаючи потрібний зазор, можна, уклавши на перший ряд впритул до чавунного корпусу підготовлені шматки цегли, що мають потрібну ширину зазору.

Ці «калибрующие» шматки цегли укладаються на розчин, а поруч з ними починають зводити обкладочную стінку.

  • Цегла в стінці може встановлюватися як на торець, так і звичайним чином, плазом, на розсуд майстра. Однак, потрібно врахувати, що при укладанні цегли плиском, його знадобиться в два рази більше.
  • Виконавши кладку двох рядів, на третьому необхідно залишити між цеглинами кілька отворів для забезпечення повітряної циркуляції в зазорі між металевою і цегельною поверхнями.
  • Виробляючи кладку, необхідно тримати під контролем вертикаль стіни і горизонталь рядів, постійно перевіряючи ці параметри за допомогою схилу і будівельного рівня.
  • Якщо необхідно отримати красиву акуратну кладку, шви між рядами оформляються з допомогою розшивки, але це необхідно робити відразу поки розчин не схопився. Також важливо дотримувати однакову відстань між рядами і цеглою в ряду, щоб шви виходили рівними. Іноді для цієї мети використовуються розмічальні рейки, що мають потрібні параметри.
Буржуйка з цегли своїми руками

Піч до і після обкладки її цеглою

Коли до закінчення кладки залишиться два ряди, у передостанньому з них також необхідно залишити зазори між цеглинами в декількох місцях через них в кімнату буде надходити тепло в процесі конвекційної циркуляції повітря.

Скласти буржуйку з цегли набагато простіше, ніж звести одну з моделей масивних печей. Якщо є під рукою схема конструкції компактної буржуйки, потрібний матеріал і необхідні інструменти, не сумніваючись можна братися за справу.

Відео: компактна цегляна піч своїми руками

+

Обсяги і складність роботи при обкладанні вже готової і встановленою металевої буржуйки також бачаться цілком доступними навіть для новачка. Головне не поспішати і не лінуватися перевіряти викладену стіну і ряди за рівнем, так як в сторону піде один з рядів, подальша кладка теж не буде рівною, і більшу частину роботи доведеться переробляти.
