Как выбрать кабель

3-27-2020

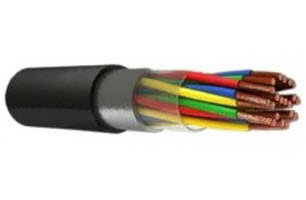

Как нетрудно догадаться, типов кабелей по крайней мере несколько. Каждый из них подходит для работы в определенных условиях и с установленными приемниками. Вот самые важные из них. Рекомендуем КУПВ

Он предназначен для питания электрооборудования и других приемников, работающих как под низким, средним, так и под высоким напряжением. При подборе этого типа проводов следует обратить внимание на его конструкцию, а точнее, на конкретные составные части. Речь прежде всего о:

жилы кабеля – важнейший элемент кабеля, который отвечает за проводимость тока. Они построены из одного или нескольких проводов. В первую очередь стоит подумать о том, должны ли они быть изготовлены из алюминия или меди. Первый материал намного дешевле и легче, что может иметь значение при сборке. Тем не менее, стоит подчеркнуть тот факт, что медь является гораздо лучше проводником электроэнергии. Кроме того, он характеризуется гораздо большей прочностью к механическим повреждениям и воздействию переменных атмосферных условий, а также гораздо большей гибкостью, благодаря чему провода не деформируются. Все это делает медь лучшим выбором.
В случае с венами следует также упомянуть о том, что они встречаются в виде одного или нескольких. Это имеет значение для использования шнура. Их строительство может быть либо круглым, либо секторальным. Первый тип жил занимает больше места, поэтому секторные жилы используются тогда, когда необходимо ограничить расход материалов на оболочку кабеля и уменьшить его диаметр. Вспомним, однако, что секторные жилы нельзя использовать при сечении более 10 мм2, в кабелях с напряжением более 6 кВ, а также в одножильных решениях.

изоляция-ее задача тормозить поток электрических зарядов. Самое большое значение имеет то, из какого материала она изготовлена. Бумажная изоляция является наименее прочной, поэтому ее можно использовать только в ограниченном количестве случаев. Гораздо чаще используется так называемый полвинит (ПВХ). Провод электропитания в гибкой изоляции ПВХ отличается стойкостью к воздействию растворителей и значительной механической прочностью.
Также стоит заинтересоваться проводами с изоляцией из сшитого полиэтилена, наибольшим преимуществом которых является высокая рабочая температура.

покрытие-используется для герметизации изоляции кабеля, что обеспечивает защиту от влаги, масла и пузырьков воздуха. Стоит выбрать покрытие из полвинита, так как оно обеспечивает максимальную защиту.
внешняя оболочка-первый элемент, защищающий кабель от воздействия внешних факторов, поэтому она также должна быть изготовлена из полвинита.
броня-делает кабель для механических повреждений. Он должен быть изготовлен из стальных полос.
Учитывая конструкцию провода, были созданы специальные обозначения, с помощью которых мы можем сразу узнать, с каким проводом мы имеем дело. Они соответствуют так называемому стандарту PN и относятся ко всем вышеперечисленным компонентным элементам. Примером такого обозначения может быть набор символов YDYp, что означает, что кабель имеет внешнюю оболочку изготовлен из polwinitu (символ Y), жила — jednodrutowa (символ D), изоляция также выполнена из ПВХ(символ Y), а весь кабель имеет плоскую конструкцию (символ p).

Кроме символов, в состав обозначения кабелей входит и числовая часть. Первый элемент обозначения связан с напряжением, с которым может работать провод, а второй — с числом и сечением жил. Например,провод 450/750v 5×2, 5 может работать при напряжении от 450 до 750 В, а также имеет 5 проводов сечением 2,5 мм2.

Символы и числовые обозначения встречаются вместе, поэтому стоит внимательно прочитать их значение. Собирая вышеуказанную информацию, мы можем использовать такой пример:

электропроводка YDYp 450/750v 3×1,5 – это плоский провод с оболочкой и изоляцией из полвинита и одножильной жилой. Он может работать при напряжении 450/750 В, также имеет 3 провода, сечение которых составляет 1,5 мм2.

Вспомним, однако, что для обозначения электрических проводов используется не только стандарт PN. Отдельная символика присутствует в стандарте CENELEC, классифицирующем кабели по материалу. Она имеет до 9 позиций маркировки,примером которой может служить кабель H03VV-F 2×0, 5. Это согласованный провод, отличающийся номинальным напряжением 300 В, он имеет два гибких провода сечением 0,5 мм2. Они находятся в виниловой оболочке. Кроме того, все вены расположены вместе.

ЖИЛОЙ ПРОВОД (ОМ). Они широко используются в домашних хозяйствах. Они используются для соединений переносных жилых приемников с относительно низкой механической нагрузкой. На практике они чаще всего используются в таких приемниках, как бытовая техника и РТВ или электрические удлинители.

Обратите внимание, что жилая труба не может питать отопительные приборы, так как она не устойчива к воздействию высоких температур. Из-за своих спецификаций он обычно находит свое применение в квартирах, домах, офисах, а также во влажных помещениях. Следует подчеркнуть тот факт, что для жилых проводов функционируют те же обозначения, что и для электромагнитных кабелей.

Покупая жилые провода, стоит обратить внимание на такие параметры, как:

материалы, из которых был подготовлен кабель-наиболее важными являются жилы, изоляция и внешняя оболочка,
максимально допустимая рабочая температура,
номинальное напряжение,
количество вен.
ВАРТШТАТНЫЙ ПРОВОД (ОВ/ОВ). Они отличаются немного более широким диапазоном применения от жилых проводов. Помимо монтажа в квартирах, домах и офисах, они используются в отопительных приборах. Многие типы кабелей имеют дополнительную изоляцию из ПВХ, что повышает их устойчивость к воздействию внешних факторов. Следует отметить, что провода цеха не должны использоваться в наружных установках.

Как и в случае с предыдущими проводами, в этом случае мы должны обратить внимание на маркировку, а также на представленные ранее параметры.

ПРОВОД В РЕЗИНОВОЙ ИЗОЛЯЦИИ. Из-за специфической конструкции и использования резиновой изоляции они не используются частными потребителями. Они находят свое применение в первую очередь при поставке различного вида промышленного и сельскохозяйственного оборудования. Этот тип проводов характеризуется большим количеством жил (часто достигает семи).

Опять же, мы должны обратить внимание на Используемые обозначения и основные параметры. Самая важная для нас информация должна поддерживаться проводом напряжения.

Кабели для приемников-цена и компания

Самые дешевые электропроводки, жилые, мастерские и в резиновой изоляции мы купим уже за несколько злотых. Цена растет вместе с количество жил, их поперечное сечение, качество материала и производительность кабелей и может составить несколько десятков или даже несколько сотен злотых. Безусловно, самыми дорогими являются специальные модели проводов в резиновой изоляции, стоимость которых исчисляется в тысячах злотых.
