Мансардний дах своїми руками

Мансардний дах своїми руками, в принципі, може бути побудована, але тільки з допомогою досвідченого, знає майстра, так як це досить складна і масивна конструкція.

Мансардне приміщення може бути влаштовано під різними типами дахів, але найпопулярнішими є двосхилий або ламана конструкції. За схемою свого будови вони дещо різняться між собою.

Щоб визначитися, яка з конструкцій більшою мірою підходить для певного будинку і простіше в монтажі, потрібно детальніше розглянути обидва цих самих застосовуваних варіанти.

Крім цього, майстер, який буде будувати мансарду повинен розібратися, яку з двох існуючих видів конструкцій кроквяної системи вибрати.

Зміст статті

  • 1 Види кроквяних систем
    • 1.1 Висяча конструкція
    • 1.2 Насланні система
    • 1.3 Типи дахів з мансардним приміщенням
    • 1.4 Відео: кроквяна система мансардної ламаного даху
  • 2 Проект мансарди
    • 2.1 Відео: професійний розрахунок мансардного даху з допомогою спеціального ПЗ
  • 3 Параметри матеріалів для зведення мансардного даху
    • 3.1 Якого перетину потрібні крокви
    • 3.2 Інструменти
  • 4 Етапи монтажу
    • 4.1 Кріплення мауерлата
    • 4.2 Монтаж кроквяної конструкції
    • 4.3 Гідроізоляція мансардного даху
    • 4.4 Монтаж покрівельного покриття
    • 4.5 Відео: докладний відео-урок по зведенню мансардного даху

Види кроквяних систем

Будь-який дах відноситься до одного з двох видів кроквяних систем це висяча і насланні конструкції. Кожна з них має свою особливість, і яку з них вибрати буде залежати від того, як розташовані несучі стіни будівлі.

Висяча конструкція

Висячої конструкцією називають систему крокв, яка спирається тільки на крайні капітальні стіни. Це відбувається тоді, коли в будівлі, крім зовнішніх стін будинку, немає більше капітальних перегородок.

Мансардний дах своїми руками

Схема висячої кроквяної системи

Таку конструкцію можна використовувати тільки в тому випадку, якщо між двома капітальними стінами відстань буде не більше 8 метрів, так як ця система дає велике навантаження на фундамент несучих стін.

Щоб послабити цю навантаження, у висячої системі використовують різні елементи, такі, як бабки і затягування, ригелі та підкоси.

Наприклад, підкоси, як би підтягують балки перекриття до кроквяних ніг, а бабця підвішує затяжку до коньковому з’єднанню.

У висячої системі використовують для балок перекриття досить товсті бруски або обтесані колоди, що встановлюються на ребро. Їх перетин повинна бути не менше 100 × 200 мм. Щоб не помилитися в параметрах, так як підлога в мансардному приміщенні повинен бути дуже надійним, рекомендовано розрахунки доручити зробити це фахівцеві.

Зводите мансардну дах своїми руками?

Мансардний дах своїми руками Рекомендуємо в обов’язковому порядку ознайомитися з матеріалом — про те, як зробити крокви своїми руками, крім цього Вам потрібно прочитати, як проводиться розрахунок крокв.

Крім цього рекомендуємо прочитати статтю про те, як розрахувати кут нахилу даху.

Насланні система

На відміну від висячих системи, насланні тримається не тільки на двох зовнішніх несучих стінах, але і на капітальних перегородках, які встановлені на фундаменті. Тому, плануючи будівництво мансарди, потрібно заздалегідь продумати конструкцію фундаменту, якщо влаштовується його стрічковий варіант, на якому будуть зводитися капітальні перегородки. Насланні система ідеально підходить для пристрою під нею мансарди, так як витримує значно більші навантаження, ніж висячий варіант. Вона дає надійну основу для балок перекриття, а значить – і для підлоги мансарди.

Мансардний дах своїми руками

Насланні система має додаткову опору на капітальні перегородки

Якщо ж зводити ламаний варіант мансардного даху, то може бути використана комбінована система пристрою покрівлі, т. е. конькову крокви влаштовується у вигляді висячої системи, а бічні по наслонному типу.

Типи дахів з мансардним приміщенням

При будівництві будинку з цегли або блоків з мансардою дуже часто її фронтальна сторона зводиться з того ж матеріалу. Це дуже зручно тому, що не доведеться розраховувати параметри цих елементів даху і збирати їх з брусків, а потім піднімати на стіну. Однак, потрібно пам’ятати про те, що стіни будівлі повинні стояти на надежном фундаменті і мати належну товщину, так як такий фронтон дає дуже велике навантаження на основне будова.

Мансардний дах своїми руками

Будинок з двосхилим мансардним дахом

Якщо ж мансарда буде виконувати роль ще одного поверху будинку цілий рік, то складена з цегли чи піноблоків фронтонна стіна це ідеальний варіативностінт для створення під дахом житлового приміщення.

Щоб мансардні кімнати при двосхилому даху мали нормальну висоту і просторі кімнати, кут скатів даху повинен складати приблизно 4550 градусів, в залежності від ширини торцевій частині будівлі. Якщо брати кут менше – істотно зменшиться корисний об’єм приміщення. Збільшення крутизни скатів призведе до невиправдано високої даху, її обваження, більшою парусності при сильній вітрової навантаженні, перевитрати матеріалів.

Мансардний дах своїми руками

Залежність розмірів мансардного приміщення від кута двосхилого даху

Монтаж двосхилого даху, безумовно, простіше, ніж ламана конструкція, так як використовуються рівні крокви від обрізу стін і до конька, без перегинів і додаткових зв’язків. Однак, ламана конструкція дає можливість зробити приміщення в цій частині будинку більш просторими, а стелі більш високими.

Мансардний дах своїми руками

Ламана кроквяна мансардна система

Ламана система крокв і в розрахунках, і у виконанні, і в настилі покрівельного покриття значно складніше, але вона не тільки створює під дахом більш просторе простір, але і надає всьому будовою солідність.

Складність ламаної системи полягає в більшій кількості досить складних сполучних вузлів. Всі зв’язки повинні бути виконані за існуючими правилами тільки в цьому випадку дах буде влаштована стійко і надійно.

Мансардний дах своїми руками

При ламаної системі — велика кількість складних з’єднань деталей

Якщо стіни побудовані з каменю або цегли, то, як і в першому варіанті мансарди, фронтальні частини можуть бути викладені заздалегідь, в процесі спільної кладки. У цьому випадку, щоб створити кроквяну систему, залишиться, рівно на готові фронтони, встановити проміжні крокви і підпірні кріплення до них.

Відео: кроквяна система мансардної ламаного даху

Перш ніж купувати і готувати матеріал для будь-якої з представлених систем, необхідно скласти проект конструкції з проставленими розмірами – він стане основним керівним документом для підготовки та складання всіх елементів в процесі монтажу.

Кріплення крокв до мауерлатуМансардний дах своїми руками

Для того, щоб стаття про двосхилий дах залишалася кратною покрокової інструкцією покрокову інформацію з кріплення крокв до мауерлату ми винесли в окрему покрокову технологію — посилання на матеріал.

А про, те як крити дах профнастилом — читайте на нашому порталі.

Проект мансарди

Складаючи схему будівництва мансарди, краще всього це зробити в різних проекціях, щоб бачити і зрозуміти розміщення всіх елементів кроквяної системи. Дуже важливо правильно розрахувати висоту гребеня даху, так як від неї напряму буде залежати розмір площі під нею.

Мансардний дах своїми руками

Висота стійок і довжина затяжок зумовлять висоту і ширину житлового мансардного приміщення

Складаючи схему-проект споруди мансардного даху потрібно прорахувати висоту гребеня, стелі і загальну площу приміщення.

Мінімальна висота від підлоги до конька повинна становити 2,52,7 м, якщо ж ця відстань менше, то приміщення не є мансардою, його можна назвати тільки горищем. Цей параметр встановлений нормами СНИП.

Мансардний дах своїми руками

Можливі розміри для двосхилого мансардного даху

Щоб усі елементи були накреслені точно і мали потрібне місце в загальній системі потрібно відштовхуватися від фігури з прямими кутами, тобто прямокутника або квадрата – перерізу створюваного мансардного приміщення. Спираючись на боку (висоту і ширину майбутньої кімнати), буде практично неможливо помилитися з величинами кутів, під якими розташовуються скати даху, з розташуванням коника, крокв і всіх підпірних елементів. Визначаючи ці параметри, їх відразу ж потрібно заносити в креслення.

Для початку необхідно знайти середину ширини фронтальної стіни. Відштовхуючись від цієї точки, визначаються параметри висоти коника, майбутнього стелі мансарди, розташування стійок-стін і розмір карнизного звису.

У зв’язку з тим, що кожна з конструкцій має певну кількість з’єднувальних вузлів, які мають різні конфігурації, непогано буде кожну з цих зв’язок промальовувати окремо, щоб розібратися в їх особливостях сполучення між собою всіх елементів, соединяющейся в цій точці.

Мансардний дах своїми руками

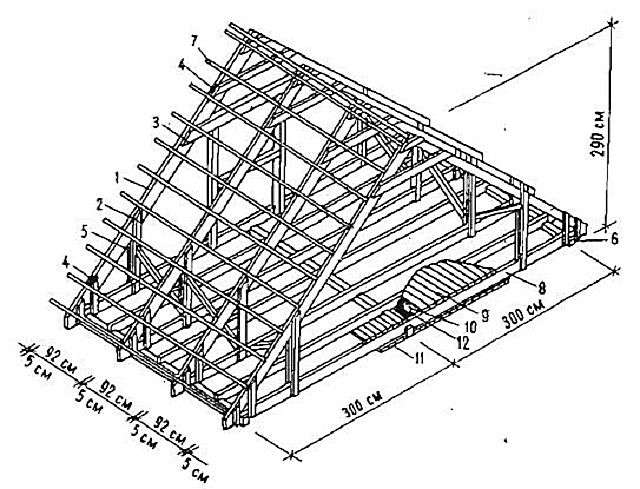

Основні елементи кроквяної системи мансардного даху

Будь-яка кроквяна система складається з основних елементів і додаткових, які можуть бути не в кожній конструкції. До основних складових мансардного даху ставляться.

  • Балки перекриття, які є основою для інших елементів кроквяної системи. Вони укладаються на капітальні стіни будови.
  • Кроквяна нога, пряма в двосхилим системі даху або складається з двох відділів в ламаної схемою. У цьому випадку, верхнє кроква називається коньковим, так як утворює найвищу точку даху — коньок, а крокви, що утворюють стіни мансарди, називають бічними.
  • Конькова дошка або брус обов’язковий елеменнт для двосхилим даху, але не завжди застосовується при влаштуванні моделі ламаної покрівлі.
  • Мауерлат – потужний брус, закріплюється до капітальним бічних стін будови. На цей елемент встановлюються кроквяні ноги.
  • Стійки це опорні елементи, необхідні для зміцнення двосхилим та ламаним конструкції. В останньому випадку, до неї приєднують конькового і бічне кроква, а в першому стійка є надійною опорою для довгого крокви. Крім цього, стійки служать каркасом для утеплення і обшивки стін мансарди.
  • Діагональні зв’язують елементи або скоси додатково скріплюють стійки або поздовжні балки і крокви, роблячи конструкцію більш міцною.
  • Балки горищного перекриття застосовуються у всіх варіантах мансарди ними пов’язують стійки, і вони ж є каркасом для пристрою стелі.
  • Міжкроквяний прогони встановлюються в ламаною вигляді даху для жорсткості конструкції.

Щоб бути впевненим, що підготовлений проект розроблений вірно, потрібно показати його спеціалісту. Тільки він зможе визначити, чи правильно підібрані параметри мансарди до ширині і довжині стін будови.

Відео: професійний розрахунок мансардного даху з допомогою спеціального ПЗ

Параметри матеріалів для зведення мансардного даху

Якщо графічний проект готовий, то, відштовхуючись від проставлених на ньому розмірів, можна прорахувати кількість матеріалів, необхідних для зведення мансардного даху. Вибирати матеріали потрібно по їх характеристикам, які повинні відповідати вимогам протипожежної та екологічної безпеки. Для деревини необхідно передбачити спеціальну обробку антипіренами, які знизять горючість матеріалу. Отже, для будівництва знадобиться:

  • Дошки для кроквяних ніг. Їх перетин підбирається за результатами спеціальних розрахунків – про це буде докладніше розказано трохи нижче.
  • Брус, що має переріз у 100×150 або 150×200 мм для балок перекриття, в залежності від обраної кроквяної системи і ширини між несучими стінами, а також для прогонів, діагональних ніг або розжолобків – якщо вони передбачені конструкцією.
  • Брус перетином від 100×150 мм або 150×150 мм для укладання мауерлата.
  • Для стійок зазвичай застосовують брус 100 × 100 або 150×150 мм.
  • Необрізна дошка для настилу чорнової підлоги і деяких кріпильних елементів.
  • Дріт сталевий відпалений діаметром 34 мм для скріплення між собою деяких деталей.
  • Цвяхи, болти, скоби різних розмірів, куточки різних конфігурацій і інші кріпильні елементи.
  • Металевий лист толщиной не менше 1 мм для вирізання накладок.
  • Пиломатеріали для решетування і контррейки для покрівельного матеріалу – в залежності від обраного типу покрівлі.
  • Утеплювальні матеріали – для термоізоляції покрівлі.
  • Гідроізоляційні і пароізоляційні мембрани.
  • Покрівельний матеріал і кріпильні елементи для нього.

Якого перетину потрібні крокви

Крокви – елементи покрівлі, які будуть сприймати основні зовнішні навантаження, тому до їх перетину вимоги абсолютно особливі.

Розмір необхідного пиломатеріалу буде залежати від багатьох параметрів – від кроку між кроквяними ногами, від довжини цих ніг між точками опори, від випадає на них снігового і вітрового навантаження.

Геометричні параметри конструкції кроквяної системи нескладно визначити на кресленні. А от з іншими параметрами – доведеться звернутися до довідковим матеріалу і провести деякі підрахунки.

Снігове навантаження

Снігове навантаження неоднакова для різних регіонів нашої країни. На малюнку нижче наведена карта, на якій вся територія Росії розбита на зони по інтенсивності снігового навантаження.

Мансардний дах своїми руками

Карта розрахованих снігових навантажень на території Російської Федерації

Всього таких зон – вісім (остання, восьма, відноситься, скоріше, до екстремальних, і її не можна розглядати для будівництва мансардного даху).

Районування за величиною
сніговий навантаження
Значення в кПа Значення в кг/м2
I 0.8 кПа 80 кг/м2
II 1.2 кПа 120 кг/м2
III 1.8 кПа 180 кг/м2
IV 2.4 кПа 240 кг/м2
V 3.2 кПа 320 кг/м2
VI 4.0 кПа 400 кг/м2
VII 4.8 кПа 480 кг/м2

Тепер можна точно визначити снігове навантаження, яка буде залежати від кута схилу даху. Для цього існує наступна формула:

S = Sg × μ

Sg – табличне значення дивись карту і прикладену до неї таблицю

μ — поправочний коефіцієнт, що залежить від крутизни схилу даху.

  • Якщо кут ската – менше 25°, то μ=1,0
  • При крутизні від 25 до 60° μ=0,7
  • Якщо дах крутіше 60°, то вважається, що сніг на ній не затримується, і снігове навантаження взагалі в розрахунок не береться.

Характерно, що якщо мансардний дах має прямокутну конструкцію, то для різних її ділянок навантаження може мати різні значення.

Мансардний дах своїми руками

Кут нахилу даху нескладно підрахувати за співвідношенням висоти конька і ширини прольоту

Кут нахилу даху завжди можна визначити або транспортиром – за кресленням, або ж простим співвідношенням висоти і підстави трикутника (як правило – половина ширини прольоту):

Відношення висоти схилу
до проекції ширини ( H/L)
Приблизний
кут ската (α)
0.27 15°
0.36 20°
0.47 25°
0.58 30°
0.7 35°
0.84 40°
1 45°
1.2 50°
1.4 55°
1.73 60°
2.14 65°

Вітрова навантаження

Вітрова навантаження також в основному залежить від регіону споруди будівлі та від особливостей його оточення і висоти даху.

Мансардний дах своїми руками

Зонування території Російської Федерації за середнім рівнем вітрової навантаження

І знову для розрахунку спочатку визначаються вихідні дані по карті і додається до неї таблиці:

Районування вітрової
навантаження на території Росії
1 2 3 4 5 6 7
Табличне значення
вітрового тиску, кг/м2 (W)
24 32 42 53 67 84 100 120

Розрахунок для конкретного будинку буде проводитись за формулою:

Wp = W × k × c

W – табличне значення, в залежності від регіону

k – коефіцієнт, що враховує висоту будівлі і місце розташування (дивись таблицю)

Висота будови (z) Зона А Зона Б Зона В
не більше 5 м 0.75 0.5 0.4
від 5 до 10 м 1 0.65 0.4
від 10 до 20 м 1.25 0.85 0.55

В таблиці літерами зазначені наступні зони:

  • зона А – відкрита місцевість, степу, лісостепу, пустелі, тундра чи лісотундра, відкриті вітрам узбережжя морів, великих озер і водосховищ.
  • зона Б – території міст, лісиста місцевість, місцевість з частими перешкодами для вітру, рельєфними або штучними, висотою не менше 10 метрів.
  • зона В щільна міська забудова з середньою висотою будинків вище 25 метрів.

з коефіцієнт, що залежить від переважного напрямку вітру (троянди вітрів регіону) і від кута нахилу скатів покрівлі.

З цим коефіцієнтом справа йде трохи складніше, так як вітер може чинити двоякий вплив на скати даху. Так, він надає пряме, перекидаючий вплив безпосередньо на покрівельні скати. Але при малих кутах особливе значення приймає аеродинамічний вплив вітру – він намагається підняти площину схилу за рахунок виникають підйомних сил.

Мансардний дах своїми руками

Схеми і таблиці розподілу вітрового навантаження по ділянках даху

На малюнках схемах і прикладених до них таблицях позначені ділянки даху, піддаються максимальним вітровим навантаженням, і вказані відповідні коефіцієнти для розрахунку.

Характерно, що при кутах ската до 30 градусів (а це цілком можливо на ділянці конькових стропил), коефіцієнти зазначені та зі знаком плюс, і негативні, тобто спрямовані вгору. Вони кілька гасять фронтальну вітрове навантаження (це враховується при розрахунках), а щоб нівелювати вплив підйомних сил, треба буде дуже ретельно закріпити кроквяну систему і покрівельний матеріал на цій ділянці, використовуючи додаткові зв’язки, наприклад, з допомогою відпалений сталевого дроту.

Після того як вітрове і снігове навантаження розраховані, їх можна підсумувати, і, з урахуванням конструктивних особливостей створюваної системи, визначити перетин дощок для крокв.

Зверніть увагу, що дані наведені для найбільш часто застосовуваного хвойного матеріалу (сосна, ялина, кедр або модрина). У таблиці показано максимальна довжина крокв між точками опори, переріз дошки в залежності від сортності матеріалу, і від кроку між кроквами.

Значення сумарного навантаження зазначено в кПа (Килопаскалях). Привести цю величину в більш звичні кілограми на квадратний метр нескладно. З цілком допустимим округленням можна прийняти: 1 кПа ≈ 100 кг/м2.

Значення розмірів дошки з її перетину округлюються до стандартних розмірів пиломатеріалів в більшу сторону.

перетин крокв (мм) Відстань між сусідніми кроквами (мм)
300 600 900 300 600 900
сумарна величина снігового і вітрового навантаження 1.0 кПа 1.5 кПа
вищий 40×89 3.22 2.92 2.55 2.81 2.55 2.23
40×140 5.06 4.60 4.02 4.42 4.02 3.54
50×184 6.65 6.05 5.28 5.81 5.28 4.61
50×235 8.50 7.72 6.74 7.42 6.74 5.89
50×286 10.34 9.40 8.21 9.03 8.21 7.17
1 або 2 40×89 3.11 2.83 2.47 2.72 2.47 2.16
40×140 4.90 4.45 3.89 4.28 3.89 3.40
50×184 6.44 5.85 5.11 5.62 5.11 4.41
50×235 8.22 7.47 6.50 7.18 6.52 5.39
50×286 10.00 9.06 7.40 8.74 7.66 6.25
3 40×89 3.06 2.78 2.31 2.67 2.39 1.95
40×140 4.67 4.04 3.30 3.95 3.42 2.79
50×184 5.68 4.92 4.02 4.80 4.16 3.40
50×235 6.95 6.02 4.91 5.87 5.08 4.15
50×286 8.06 6.98 6.70 6.81 5.90 4.82
сумарна величина снігового і вітрового навантаження 2.0 кПа 2.5 кПа
вищий 40×89 4.02 3.65 3.19 3.73 3.39 2.96
40×140 5.28 4.80 4.19 4.90 4.45 3.89
50×184 6.74 6.13 5.35 6.26 5.69 4.97
50×235 8.21 7.46 6.52 7.62 6.92 5.90
50×286 2.47 2.24 1.96 2.29 2.08 1.82
1 або 2 40×89 3.89 3.53 3.08 3.61 3.28 2.86
40×140 5.11 4.64 3.89 4.74 4.31 3.52
50×184 6.52 5.82 4.75 6.06 5.27 4.30
50×235 7.80 6.76 5.52 7.06 6.11 4.99
50×286 2.43 2.11 1.72 2.21 1.91 1.56
3 40×89 3.48 3.01 2.46 3.15 2.73 2.23
40×140 4.23 3.67 2.99 3.83 3.32 2.71
50×184 5.18 4.48 3.66 4.68 4.06 3.31
50×235 6.01 5.20 4.25 5.43 4.71 3.84
50×286 6.52 5.82 4.75 6.06 5.27 4.30

Інструменти

Природно, під час роботи не обійтися без інструментів, до списку яких входить:

  • Електродриль, шуруповерт.
  • Будівельний рівень і висок, рулетка, косинець.
  • Сокира, стамеска, долото, молоток
  • Циркулярна пила, електролобзик, ножівка.
  • Плотницький ніж.

Монтаж буде прискорений, якщо інструменти для роботи будуть якісними, а робота буде проводитися з грамотними наставниками, з помічниками, акуратно і поетапно.

Етапи монтажу

Необхідно суворо дотримуватися послідовність виконання робіт тільки за такої умови конструкція вийде надійною і міцною.

Кріплення мауерлата

Монтаж будь кроквяної системи починається з закріплення на торці бічних стін будови потужного опорного бруса — мауерлата, на який буде зручно встановлювати кроквяні ноги. Мауерлат виготовляється з якісного бруски перерізом не менше 100 × 150 мм. Укладається він обов’язково настеленную по верхньому торці стіни (незалежно від матеріалу) гідроізоляцію з руберойду.

За рахунок мауерлата навантаження буде рівномірно розподілятися по стінах і передаватися на фундамент строїння.

Мансардний дах своїми руками

Один з варіантів кріплення мауерлата на стіни будинку

Закріплюють мауерлат до стіни за допомогою металевих шпильок, які заздалегідь вмуровують у бетонний пояс або вінець, йде по верхньому краю стіни, або ж анкерними болтами діаметром в 12 мм. Вони повинні входити в глиб стіни не менш, ніж на 150 170 мм. Якщо мауерлат встановлюють на дерев’яну стіну, то бруси кріпляться до неї за допомогою дерев’яних нагелів.

Монтаж кроквяної конструкції

  • Монтаж кроквяної системи починається з установки балок перекриття. Вони можуть кріпитися на мауерлат зверху, якщо балки планується винести за периметру оглтр строїння і за рахунок цього збільшити площа мансарди. У цій конструкції кроквяні ноги закріплюються на балки перекриття.
Мансардний дах своїми руками

Балки перекриття, закріплені поверх мауерлата (рис . А)

  • В іншому випадку вони можуть укладатися на гідроізольовані стіни і кріпитися за допомогою куточків скоб або до внутрішнього краю мауерлата. Такої варіативностінт применяется тоді, коли кроквяні ноги планується закріплювати безпосередньо на мауерлат.
Мансардний дах своїми руками

Інший варіант — до мауерлату кріпляться лише кроквяні ноги

  • Далі, необхідно знайти середину балки перекриття, так як ця позначка стане орієнтиром для визначення місця розташування опорних стійок і коника.
  • Стійки повинні бути розташовані на однаковій відстані відмеченной середини балки перекриття. Вони в подальшому стануть визначати розташування стін мансардного приміщення, тобто його ширину.
  • Бруски для стійок повинні мати переріз, рівне розміру балок перекриття. Кріпляться будівництва до балок за допомогою спеціальних куточків і дерев’яних накладок. Проте, для початку їх спершу наживляють цвяхами, потім ретельно вирівнюють за допомогою будівельного рівня і схилу, і тільки потім закріплюють капітально, з розрахунком на майбутні навантаження.
Мансардний дах своїми руками

Монтаж стійок і з’єднують їх затяжок

  • Коли перша пара стійок буде встановлено, зверху їх скріплюють між собою бруском, який називають затяжкою. Така затягування також з’єднується зі стійками з допомогою спеціальних металевих кутників.
Мансардний дах своїми руками

Фасонні металеві куточки для надійного кріплення деталей кроквяної системи

  • Після закріплення затягування вийде П-подібна конструкція. На неї з боків встановлюються наслонние крокви, які другим своїм кінцем кріпиться до балки перекриття або ж укладається на мауерлат.
  • На встановлені опори для бруса або в крокві випилюється спеціальна виїмка (паз). З її використанням крокви щільно встановлюються на брус мауерлата, і кріпляться за допомогою металевих скоб.
Мансардний дах своїми руками

Кріплення кроквяної ноги до мауерлату скобою

  • Для жорсткості конструкції від підстави стійки до середини встановленого бічного крокви можуть бути додатково встановлені підкоси. Якщо і цього здасться мало, і економія матеріалу – не стоїть на першому плані, то можна підсилити загальну конструкцію ще і додатковими стійками, і переймами (вони зазначені на кресленні рис. А напівпрозорими лініями).
  • Далі, на затягуванні обчислюється середина – на це місце буде кріпитися бабка, подпирающая конькового з’єднання верхньої висячої підсистеми крокв.
  • Наступним кроком встановлюються конькові крокви, які можуть скріплюватися між собою різними сполуками це може бути металева накладка або потужні болти з металевими пластинами чи шайбами.
Мансардний дах своїми руками

Взаємне з’єднання кроквяних ніг в області коника

  • Після їх установки, до конька і середині затягування кріпиться бабка.
  • Завершивши роботу над однією частиною кроквяної системи, потрібно виготовити всі інші за тим же принципом. Відстань між сусідніми кроквами в подібній системі повинно бути не більше 900 950 мм, але оптимальним, напевно, все ж буде інтервал 600 мм – це і дасть необхідну жорсткістьі стійкість конструкції, і буде зручно для утеплення за допомогою стандартних матів мінеральної вати. Правда,це ускладнює конструкцію і потребує більшої кількості матеріалів.
Мансардний дах своїми руками

Монтаж ведеться поступово, з установкою і обв’язкою кроквяних пар.

  • Спочатку встановлюють бокові деталі системи в зборі, а потім проміжні. Між собою вони зв’язуються прогонами, які встановлюються між верхніми кінцями стійок і діють, як розпірки. Таким чином, вийде жорстка конструкція крокв мансарди, в якій вже буде готовий каркас для обшивки стін.

Гідроізоляція мансардного даху

Коли кроквяна система буде побудована, можна переходити до обробки її утеплительными і супутніми їм матеріалами.

  • Першим покриттям, яке повинно бути закріплено відразу поверх стропил, стане гідроізоляційна і вітрозахисна плівка. її кріплять до крокв за допомогою скоб і степлера, починаючи від карниза. Полотна настилаються внахлест на 150 200 мм, а потім стики склеюються водостійким скотчем.
  • Зверху гідроізоляції, на крокви набивається контробрешетка, яка надійніше зафіксує плівку на поверхні і створить необхідне вентиляційний відстань між вітрозахисним і покрівельним матеріалом. Контробрешетка зазвичай виконується з дощок шириною 100 150 мм і товщиною в 50 70 мм.
Мансардний дах своїми руками

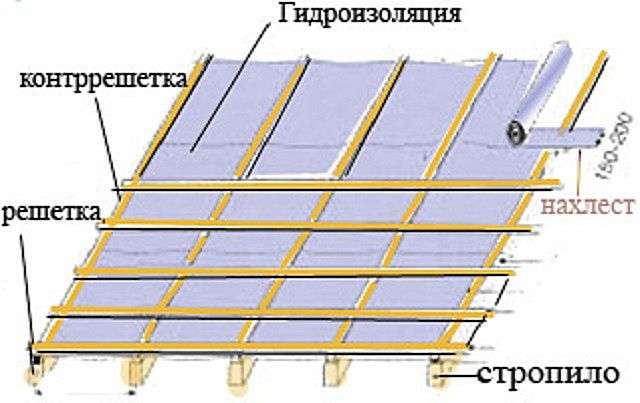

Гідроізоляційна і вітрозахисна плівка, решетування і контробрешетка на поверхні даху

  • Перпендикулярно контррешетуванню закріплюються решетування, на яку потім буде настилати покрівельний матеріал. Крок між рейками потрібно розраховувати залежно від типу і розмірів листового покрівельного матеріалу, з урахуванням необхідного для нього напуску
  • Якщо ж обрана м’яка покрівля, то на контробрешетку найчастіше закріплюються фанерні листи.

Монтаж покрівельного покриття

На підготовлену обрешетування або фанеру закріплюється покрівельний матеріал. Його монтаж зазвичай починається від карниза даху і проходить порядово, від одного з країв – в залежності від виду покрівлі. Покрівельні листи монтуються внахлест. Якщо для покриття використовується металевий профіль або металочерепиця, то такий матеріал закріплюють спеціальними саморезами з еластичними прокладками. Кріпильні елементи зазвичай підбираються за кольором до покрівельного матеріалу.

Мансардний дах своїми руками

Створення мансардного даху завершується настилом покрівельного матеріалу

Найскладніше в покритті мансардної ламаного даху це перехід від наслонних бічних крокв до висячим коньковим крокв. Можуть бути певні складнощі і в тому випадку, якщо на даху передбачені виступи для пристрою покрівлі над балконами та вікнами.

Крім цього, якщо на дах виходить димохідна труба, для неї необхідне окреме оформлення отвори всередині кроквяної системи і утеплительном шарі, а на покрівлі пристрій навколо труби надійної гідроізоляції.

Як і чим краще покрити дах, можна докладно дізнатися нанашому порталі, там передбачено цілий розділ «дах і покрівля», в якому можна знайти відповіді на безліч питань, в тому числі і рекомендації по надійному утеплення мансардного приміщення.

Відео: докладний відео-урок по зведенню мансардного даху

Потрібно зазначити, що робота по спорудженню будь даху, а тим більше такої складної, як мансардна, не тільки відповідальна, але й досить небезпечна, вимагає особливих, підвищених заходів безпеки. Якщо немає досвіду в проведенні подібних будівельних процесів, то краще довірити їх виконання професіоналам або ж виконувати всі дії під контролем досвідченого майстра, і з дотриманням максимальної обережності й акуратності.
