Напевно, жоден з матеріалів для фінішного підлогового покриття не зрівняється попопулярності з керамічною плиткою, якщо мова йде про приміщеннях з підвищеним рівнем вологості, або в яких на підлогу з великою часткою ймовірності може потрапити вода. Ванні, душові, лазні і сауни, кухні, санвузли, передпокої – типові місця, для яких краще плитки матеріалу не знайти. Таке покриття відрізняється високою гігієнічністю, міцністю, зносостійкістю, дуже значним терміном експлуатації, водонепроникністю, відмінно піддається прибирання з використанням практично будь-яких миючих складів побутової хімії.

Тепла підлога під плитку який краще

Одне лише деколи утримує господарів – плитку ніяк не назвеш «теплим» матеріалом. Влітку про це недоліку згадувати не доводиться, але з настанням холодів ходити по такому покриттю босими ногами або до легкої домашньої взуття стає не завжди приємно. Однак, сучасні будівельні технології дають можливість звести нанівець цей негативний момент. Мова йде, звичайно ж, про теплих підлогах. Але от тільки людині, що вперше берущемуся за подібну справу, потрібно для початку вміти розбиратися в їх різновиди та особливості укладання. Отже, питаньзстатті буде поставлений так: тепла підлога під плитку який краще. і який простіше в монтажі , надійніше в експлуатації в тих чи інших умовах.

За великим рахунком, на підлозі, який передбачається облицьовувати керамічною плиткою, можна з урахуваннямм множества важливих нюансів застосувати будь-яку з існуючих систем підігріву. Розглянемо їх у наступній послідовності:

  • Водяний тепла підлога з укладанням труб контуру від системи опалення.
  • Електричні теплі підлоги з резистивної системою нагріву.
  • Електричні обігрівальні системи з інфрачервоним принципом передачі теплової енергії.

Зміст статті

  • 1 Водяна тепла підлога під плитку
    • 1.1 Типова схема водяної теплої підлоги
    • 1.2 Основні комплектуючі для водяної теплої підлоги
      • 1.2.1 Утеплювальні мати
      • 1.2.2 Труби для теплої підлоги
    • 1.3 Приблизна технологія монтажу водяної теплої підлоги
    • 1.4 Які можна зробити висновки?
    • 1.5 Відео: поради по монтажу теплої водяної підлоги
  • 2 Електричні теплі підлоги резистивного дії
    • 2.1 Теплі підлоги з нагрівальними кабелями
      • 2.1.1 Відео: приклад укладання теплої підлоги на основі двожильного кабелю
    • 2.2 Резистивні нагрівальні мати
      • 2.2.1 Відео: приклад укладання сітчастих матів прямо на старе кахельне покриття
  • 3 Електричні теплі підлоги інфрачервоного принципу
    • 3.1 Плівкова інфрачервона тепла підлога
      • 3.1.1 Відео: приклад монтажу плівкового інфрачервоного підлоги
      • 3.1.2 Відео: як зробити теплий плівковий підлогу під керамічну плитку
    • 3.2 Інфрачервоні стрижневі мати
      • 3.2.1 Відео: як змонтувати теплий стрижневий інфрачервона підлога під плитку

Водяний тепла підлога під плитку

Водяний тепла підлога являє собою контури труб, розміщені в бетонній стяжці підлоги, по яких циркулює теплоносій з автономною або центральної системи опалення. Такий вид підігріву підлоги може застосовуватися в якості основного джерела тепла, і виступати в ролі додаткового. Бетонна стяжка, якщо вона залита правильно, з ретельним вирівнюванням поверхні, сама по собі є відмінним підставою для укладання будь-якого типу керамічної плитки.

Типова схема водяної теплої підлоги

Приблизна схема пристрою теплої підлоги під плитку показуна представленій схемі:

Тепла підлога під плитку який краще

Схема підлоги, облицьованого кахлем, з водяним підігрівом

1 – обов’язковий шар термоізоляції. Важливо все зробити так, щоб до мінімуму звести абсолютно непотрібний витрата енергії на прогрів основи теплої підлоги – так, щоб основний потік йшов вгору, на опалення приміщення. Це особливо важливо на перших поверхах, з підлогами по грунту або мають внизу неопалювані цокольні (підвальні приміщення. У багатоповерховій забудові питання стоїть менш гостро, але обігрівати плиту перекриття теж не варто. Термоізоляція може бути одношаровою або багатошаровою, залежно від потреб і можливостей, бути виконана з різних утеплювальних матеріалів – від керамзиту до пінополістиролу або рулонного фольгованого пінополіетилену.

2 – армуючий шар, який може одночасно бути основою для кріплення труб водяного опалювального контуру. Нерідко застосовується й інша схема кріплення труб і армування про це буде сказано нижче.

3 – контур труб, по яких циркулює теплоносій.

4 – пристрої введення водяного контуру регулювання температури нагріву поверхні підлоги.

5 – Обов’язкова бетонна стяжка, повністю закриває прокладені контури труб. Вона відіграє роль не лише міцної основи для настилу фінішного покриття (укладання плитки). Один з її ключових призначень – стати потужним акумулятором теплової енергії. Отримуючи нагрівання від прокладених в її товщі труб, вона рівномірно розподіляє тепло по всій поверхні, передаючи його фінішного керамічному покриттю. Добре прогріта основа здатна дуже довго утримувати тепло, поступово віддаючи його в приміщення, що сприяє економії які витрачаються на опалення енергоресурсів. Товщина стяжки повинні бути в межах 30 ÷ 60 мм.

6 – при необхідності, стяжка теплої підлоги може бути ідеально вирівняна наливним самонивелирующимся будівельним розчином. Втім, для укладання керамічної плитки ідеально гладка площина і не потрібно – якщо точно дотриманий горизонтальність стяжки, то дрібні похибки нескладно усунути за допомогою будівельного клею вже в ході укладання кахлю.

7 – керамічна плитка, укладання якої завершує процес обробки теплої підлоги.

Як вибрати і правильно укласти керамічну плитку?

Тепла підлога під плитку який кращеДля підлог, особливо в приміщеннях з підвищеною вологістю, підійде не кожна керамічна плитка, тобто необхідно вміти розбиратися в її типах, класифікації, маркування. При правильно зробленому виборі матеріал підійде для практично будь-якого виду теплої підлоги.

Щоб не повторюватися далі, розумно відразу дати читачеві посилання на статтю порталу, в якій детально викладені обидва питання – і вибір, і укладання кахлю на підлогу.

Основні комплектуючі для водяної теплої підлоги

Утеплювальні мати

Як вже говорилося, водяний тепла підлога тільки в тому випадку буде ефективний, якщо монтується на надежно термоізольованому підставі. Для цього найчастіше застосовують готові утеплювальні мати того чи іншого типу.

  • Тонкі рулонні утеплювачі з фольгуванням.
Тепла підлога під плитку який краще

Тонкий фольгований утеплювач рулонний

Самостійно в конструкції водяної теплої підлоги застосовується нечасто – лише за умови, якщо стать сам по собі вже досить утеплений. У цьому випадку використовуються так що відображає підкладка перед укладанням контурів і заливки стяжки. Фіксація труб в такому варіанті найчастіше проводиться на арматурну сітку або на закріплені до поверхні чорнової підлоги «гребінки».

Тепла підлога під плитку який краще

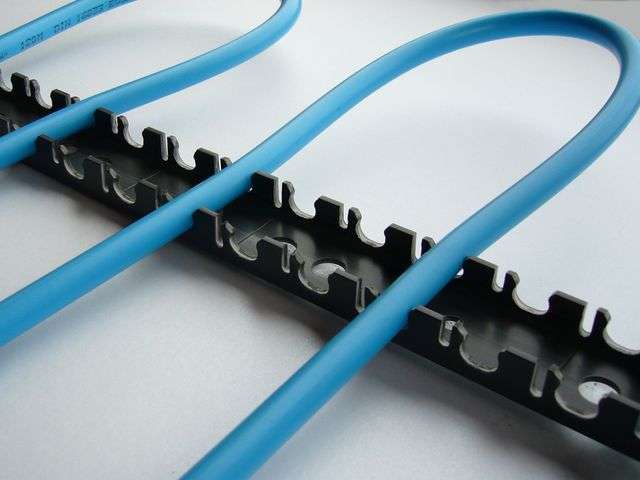

Фіксація труб за допомогою монтажної «гребінки»

  • Плити з екструдованого пінополістиролу.
Тепла підлога під плитку який краще

Панелі екструдованого пінополістиролу відрізняють відмінною міцністю

Зручні в роботі, так як у багатьох є ламельні частини, що дозволяють укладати плити в єдине, майже монолітне покриття. Володіють відмінним термоізоляційним ефектом. Висока міцність матеріалу дозволяє з легкістю витримувати і везвитяжки з трубами, і динамічні навантаження при експлуатації.

Недолік – немає власної гідроізоляції, яку доведеться виконувати окремо. Часто застосовуються в якості першого шару утеплення, поверх якого укладаються додаткові мати.

  • Фольговані гідроізольовані пінополістирольні мати, призначені саме для теплих підлог.
Тепла підлога під плитку який краще

Різновиди фольгованих пінополістирольних матів

Ось з ними працювати вже значно зручніше. Можуть випускатися у вигляді «книжок-розкладачок» або ж по типу «тракторної гусені» розкачуватись поповерхні підлоги. Мало того, що вони при розкладанні створюють єдину поверхню, з дуже щільно підігнаними сусідніми блоками, практично без всяких зазорів – у них ще є і фольгований шар, який одночасно виконує функції і термовідбивача, і гідро пароізоляційного бар’єру. Багато з моделей, крім того, мають по краю спеціальну самоклеящуюся стрічку – для практично герметичного стикування сусідніх матів між собою.

Тепла підлога під плитку який краще

Поверхня має розмічальну сітку, а кріпити трубу зручно хомутами-«гарпунами»

Ще одна важлива зручність – нанесена на їх поверхні сітка, що значно спрощує процес розмітки і розкладки труб опалювального контуру. А фіксувати труби тут можна по-різному – так само, як уже згадувалося вище – з підв’язкою до арматурної сітці чи з допомогою гребінок, або з використанням спеціальних хомутів з наконечниками гарпунного типу, які відмінно справляються в пінополістиролі.

  • Профільні мати з фіксаторами-бобишках.
Тепла підлога під плитку який краще

Монтажні мати з бобишках, напевно, найкращий варіант

Якщо все вже згадані мати можуть використовуватися для утеплювальних робіт і на інших ділянках або з іншими типами «теплої підлоги», то ці – спеціально створені для водяних опалювальних контурів. Вони поєднують в собі відразу чотири функції:

— Утеплювальний шар з екструдованого пінополістиролу дає відмінний термоізоляційний ефект. Товщина утеплювача може бути різною – від зовсім тонких матів, 5 ÷ 10 мм, до 50 ÷ 70. Одним словом, можна підібрати для конкретних потреб у термоізоляції базової поверхні підлоги.

— Фігурні виступи–бобишки роблять укладку навіть найскладніших «малюнків» контуру і фіксацію труб – простим і зрозумілим заняттям. Ніяких додаткових кріпильних елементів знадобитися не повинно.

— Верхнє полімерне покриття матів стає чудовий гідро пароізоляційним шаром, настільки необхідне для водяних теплих підлог. Спеціальні сполучні смуги по двох краях (показано на рисунку стрілками) дозволяють викласти з матів абсолютно герметичне покриття.

— Профільна, ребриста поверхня виходить покриття дозволяє обійтися без використання додаткового армування стяжки, особливо, якщо використовується будівельний розчин з пластифікаторами і мікрофіброю.

У цих матів, мабуть, тільки один умовний недолік це висока ціна. Але якщо дозволяють кошти, то без коливань варто вибрати їх.

Труби для теплої підлоги

Теплий водяний підлогу практично завжди (за рідкісним винятком, при облаштуванні дерев’яних підлог) закритий шаром теплоакумулюючої стяжки. А це, безумовно, накладає особливі вимоги до використовуваних труб для циркуляції теплоносія.

Тепла підлога під плитку який краще

Якість труб зумовить довговічність і надійність теплої підлоги

Посудіть самі:

  • Стяжка заливається на багато років, і отримати доступ до трубному контуру для візуального контролю або періодичної профілактики просто стає неможливо. Навіть незначна протікання, яка легко і просто усувається на відкритій ділянці, перетворюється мало не в катастрофу, особливо якщо знизу проживають сусіди. Проведення аварійних ремонтних робіт пов’язане з масштабним демонтажем керамічного плиткового покриття, стяжки, причому про точне місце розташування дефекту можна тільки здогадуватися.
Тепла підлога під плитку який краще

Точно відшукати місце протікання самостійно, без запрошення фахівців зі спеціальним обладнанням -надзвичайно складно

  • Неприпустимо заливати стяжку стикові з’єднання труб, будь вони різьбові, зварні, паяні, фитинговые і т.п (теж, за кількома винятками, наприклад, з’єднання якісних нержавіючих гофрованих труб забезпечують повну безпеку). Це означає, що труба повинні укладатися в контур єдиним відрізком в кілька десятків метрів від входу до обратки. І на всьому протязі вона повинна бути незмінно високої якості.
  • Труба повинна володіти певними експлуатаційними властивостями. Сюди можна віднести, в першу чергу, гнучкість, щоб була можливість викласти петлі контуру. По-друге, на трубу навантаження ляже багато кілограмової стяжки, підлогового покриття плюс динамічні впливи. По-третє, контур повинен витримувати високі температури – з запасом аж до 90 градусів, а матеріал труби мати високу теплопровідність для ефективної передачі нагріву підлоги. По-четверте, обов’язкова корозійна і хімічна стійкість.

В даний час широко використовуються спеціальні пластикові труби їх зшитого поліетилену РЕХ, термостійкого поліетилену РЕ-RT, металопластикові, структура яких включає алюмінієвий прошарок поряд з тими ж РЬОХ та (або) РЕ-RT. Дещо осібно стоять дорогі металеві, гофровані нержавіючі або мідні труби, дозволити собі які можуть далеко не всі

Труби для теплої підлоги

Тепла підлога під плитку який кращеНапевно, зрозуміло, що використовувати в теплих підлогах «те, що подешевше» навряд чи буде розумним. Вибір труб стає найважливішим моментом, в якому немає дрібниць. Як правильно зорієнтуватися в їх різноманітті?

Радимо звернутися до спеціальної статті нашого порталу, у якій дуже докладно розписано всі нюанси вибору труб для теплих водяних підлог.

Орієнтовна технологія монтажу водяної теплої підлоги

Технологічні прийоми при укладанні теплої водяної підлоги можуть дещо відрізнятися в залежності від типу застосовуваних комплектуючих. Але, тим не менш, базова схема приблизно одна.

Ілюстрація Короткий опис операції
Тепла підлога під плитку який краще Передпокій будинку, в якій необхідно зробити теплу підлогу перед тим, як облицювати її плиткою. Передбачається, що основа підлоги не потребує ремонту.
Тепла підлога під плитку який краще Перша обов’язкова операція – ретельне прибирання базової поверхні від сміття, камінців, всього того, що може пошкодити гідроізоляційну плівку. Після прибирання самим розумним буде гарненько прогрунтувати поверхню складом глибокого проникнення.
Тепла підлога під плитку який краще Вся поверхня підлоги застеляється щільною поліетиленовою плівкою, товщиною 200 мкм. Обов’язково робиться припуск на стіни не менше 50 мм
Тепла підлога під плитку який краще На стиках аркушів робиться нахлест близько 100 ÷ 150 мм, який поверху проклеюється водостійким будівельним скотчем.
Тепла підлога під плитку який краще По всіх вертикальних поверхонь – стін, колон, отворів уздовж підлоги приклеюється демпферна стрічка. Зазвичай у неї з тильної сторони є клейова смуга, захищеним підкладкою. Слід приклеювати стрічку так, щоб припуск поліетиленової плівки на стінах потрапив під неї.
Тепла підлога під плитку який краще Поверхня підлоги готова до укладання термоізоляційного шару.
Тепла підлога під плитку який краще Проводиться укладання утеплювальних матів. Зверніть увагу – на демпферної стрічці на зовнішній стороні повинна бути поліетиленова «спідниця». При укладанні панелей уздовж стін вона повинна опинитися зверху них. Зафіксувати її необхідно тим же водостійким скотчем.
Тепла підлога під плитку який краще У матів можуть бути пазогребневі або ламельні замки – це істотно спрощує процес укладання. Панелі укладаються «в розбіг», так, щоб поперечні стики сусідніх рядах не збігалися.
Тепла підлога під плитку який краще Перший шар утеплювача покладений. Щоб підсилити ефект термоізоляції і полегшити укладання труб, прямо поверх нього буде укладатися другий шар – мати з полімерним покриттям і з монтажними бобишках.
Тепла підлога під плитку який краще Укладання профільних матів проводиться приблизно за такою ж схемою. Відмінності – при їх обрізанні не можна зміщувати ряди розташування бобышек – це слід враховувати при розкрої. Такі мати також мають систему замків, що спрощує їх укладання.
Тепла підлога під плитку який краще Після того, як вся поверхня застелена, можна переходити до укладання труб контуру відповідно до заздалегідь розробленої й накреслений схемою.
Тепла підлога під плитку який краще Якісні мати прекрасно витримує вагу людини, тому трубу можна акуратно по мірі розкладки вдавлювати в пази ногою, взутою у взуття з м’якою підошвою. Труба відмінно входить в простір між бобишках і надійно фіксується в них.
Тепла підлога під плитку який краще На найкрутіших з мінімальним радіусом вигину доцільно трубу додатково зафіксувати ще і парою-трійкою хомутів.
Тепла підлога під плитку який краще Підлога з покладеним контуром готовий до заливки стяжки.
Тепла підлога під плитку який краще Для повноти картини – особливості укладання труб контуру на фольгований утеплювач. Підлога в даному випадку не вимагає особливої термоізоляції (знизу знаходиться добре опалювальне приміщення), тому майстри обмежилися після гідроізоляції і приклеювання демпферної стрічки лише застилкой поверхні фольгованим пінополіетиленом.
Тепла підлога під плитку який краще На підлогу укладається металева арматурна сітка. Її окремі ділянки зв’язуються між собою нитками.
Тепла підлога під плитку який краще Розкладка труб йде за схемою, а фіксуються вони до прутів сітки за допомогою пластикових хомутів-затяжок.
Тепла підлога під плитку який краще Пол також готовий до подальших операцій з заливки стяжки. Але є ще одна важлива умова для продовження будівельних робіт – контур повинен бути підключений до мережі опалення, опрессован, тобто перевірений на відсутність навіть найменших протікання. Потім тиск у трубах з випробувального знижується до робочого – і лише потім можна приступати до стяжки.
Тепла підлога під плитку який краще Виставляється система маячків. Це найкраще робити тонкими профілями, виставляючи їх на гірки бетонного розчину. Товщина стяжки – не менше 30 мм. Ні в якому разі не застосовуйте гіпсові суміші з міркувань прискорення процесу – стяжка та гірки під маячками повинні бути з однорідного матеріалу з рівними фізичними властивостями, інакше в подальшому можуть бути вельми небажані наслідки.
Тепла підлога під плитку який краще Цементно-піщаний розчин для стяжки найкраще модифікувати фіброволокнами та пластифікатором. При укладанні бетону обов’язково слід домогтися максимальної щільності, щоб ніде не залишити повітряних бульбашок. Особливу увагу вразливим ділянках – вздовж труб, гребінок, кріплень та інших деталей.
Тепла підлога під плитку який краще Залиту і разровненную стяжку необхідно через 4 ÷ 6 годин вкрити поліетиленовою плівкою, щоб не допустити пересихання і появи тріщин. Зняти плівку можна буде через тиждень – бетон набере до того часу достатню міцність.
Тепла підлога під плитку який краще Одночасно з цим можна по периметру зрізати виступаючий край демпферної стрічки.
Тепла підлога під плитку який краще Через 15 днів після заливки рекомендується включити систему опалення, так, щоб на вході в покладений контур було не більше 27°С. До всіх подальших робіт (укладання плитки) і до експлуатації теплої підлоги в робочому температурному режимі можна переходити не раніше, ніж через 4 тижні.

Які можна зробити висновки?

Отже, після того як були розглянуті основні поняття про водяному обігріву підлоги під плиткою, можна зробити деякі узагальнення.

Безперечно, у питаннях економічності в експлуатації цей вид теплої підлоги виграє у всіх своїх «побратимів». Система, при правильному її монтажі і використанні якісних комплектуючих, ефективна, здатна створити і підтримувати комфортний мікроклімат в будинку. Проте, є чимало нюансів, які можуть або якоюсь мірою обмежити, ускладнити її створення, або навіть зробити неможливим.

Дуже проблематично робити теплі водяні підлоги в багатоповерховій забудові, і тому є кілька причин:

  • Повернемося знову до приблизною схемою водяної підлоги.
Тепла підлога під плитку який краще

Загальна товщина всіх шарів теплого водяного статі виходить вельми значною

  • Загальна товщина всього «пирога» виходить вельми значною – утеплювач, стяжка плюс не менше 10 мм «з’їсть» ще саме плиткове покриття. У підсумку вийде підйом рівня підлоги мінімум на 70 ÷ 100 мм – і це в найкращому випадку. Готові господарі в умовах стандартної квартири піти на таке? Мало того, зазвичай плитка укладається, як вже говорилося, у вологих приміщеннях, ванних, санвузлах і т. п., де рекомендовано рівень підлоги робити нижче, ніж в коридорі або в кімнатах. Таким чином, «вписатися» в ці норми буде дуже складно.
  • Конструкція водяного теплої підлоги, покритої кахлем, завжди передбачає масивну теплоаккумулирующую стяжку. Значить, на міжповерхові перекриття ляже досить значна додаткова вагова навантаження, на яку проне можуть і не бути розраховані.
  • Якщо господарі планують підключення теплої підлоги до централізованої системи опалення, то повинні знати, що це не так просто — їх можуть чекати неприємні «сюрпризи». По-перше, температури теплоносія в радіаторах і контурах підігріву підлоги – істотно розрізняються, значить, буде потрібно установка досить складного і дорогого устаткування регулювання. По-друге, керуючі компанії можуть просто заборонити виробляти відбір тепла з стояків опалення, щоб не порушувати збалансованість центральної системи. По-третє, якщо дозвіл буде отримано, то, швидше за все, будуть виставлені досить жорсткі технічні умови, з обов’язковою установкою складного регулювального обладнання та приладів обліку споживання теплової енергії.

Бажаєте підключити теплий пол до центральної системи опалення?

Тепла підлога під плитку який кращеНе можна сказати, що це неможливо, але для цього доведеться вирішити чимало організаційних і технологічних проблем.

Докладно про те, як можна зробити теплу підлогу відопления – у спеціальній статті нашого порталу.

  • І, нарешті, ще один мінус, про який вже говорилося – ймовірність, нехай навіть невелика, затопити сусідів знизу у разі витоку, швидко усунути яку буде надзвичайно непросто.

А от для власників приватних будинків з автономною системою опалення водяна тепла підлога – дуже хороше рішення. Безумовно, і тут потрібна установка обладнання – колекторних шаф, яке буде підтримувати циркуляцію в контурах і потрібну температуру теплоносія. Але зате господарі не так жорстко пов’язані просторовими обмеженнями, не потрібно жодних погоджувальних процедур, є можливість контролювати і якість теплоносія, і його тиск в системі.

Тепла підлога під плитку який краще

Нерідко теплі водяні підлоги вимагають складного і громіздкого обладнання

Висновок: теплий водяний підлогу під керамічну плитку більш доречний в приватному будівництві – там він повною мірою покаже свою ефективність і економічність. Пристрій ж його в міській квартирі – досить складне, а часом і навіть неможливе захід.

Відео: поради по монтажу теплої водяної підлоги



Електричні теплі підлоги резистивного дії

Іншим ефективним джерелом тепла для обігріву підлоги є електрична енергія. Перед водяними електричні підлоги володіють цілим рядом переваг:

  • Вони можуть обладнуватися практично в будь-якому житловому будинку – приватному чи в багатоповерхівці.
  • Їх установка не вимагає жодних погоджувальних процедур, якщо загальна потужність споживання квартири не перевищить встановленого законодавством ліміту (15 кВт).
  • Електричний обігрів підлоги – безпечніше, так як повністю відсутній ризик залити сусідів.
  • Деякі теплі електричні підлоги також вимагають бетонної стяжки, але її товщина значно менше, і, стало бути – навантаження на підставу підлоги не такі великі. Багато типів підлог взагалі дозволяють обійтися без стяжки.
  • Всі регулювальне обладнання – у багато разів більш компактним, а управління режимами роботи підігріву – набагато простіше і зручніше.
  • Монтаж електричного підлоги – незрівнянно простіше, ніж водяного. Сумарні витрати на комплектуючі і на проведення робіт значно нижче.
  • Якісний електричний тепла підлога при правильному монтажі прослужить нітрохи не менше водяного – кілька десятків років.

Є, однак, один очевидний недолік, який змушує споживачів ставитися до такого виду підлог з великою настороженістю – це висока вартість електричної енергії. На жаль, від цього нікуди не дітися – навіть при самому ефективному утепленні будинку або квартири експлуатаційні витрати будуть дуже значні.

Однак, згідно з розглянутою темою, в тих приміщеннях, де укладається кахельна плитка, такий електропідігрів можна зробити не основним, а лише як допоміжний, який підвищує комфортність перебування на кухні, у ванній і т. п. Ось тут електричні підлоги собі рівним не мають вони будуть ефективними, і досить економічними.

Всі електричні теплі підлоги можна розділити на дві великих групи – резистивного та інфрачервоного принципу дії. Почнемо з першого.

Теплі підлоги з нагрівальними кабелями

Принцип дії всіх резистивних нагрівачів дуже проста – по провіднику з високим питомим опором проходить електричний струм, викликаючи його нагрівання. За великим рахунком, точно так само працюють праски, електроплитки, Тени і т. п. Але для умов теплої підлоги, безумовно, розроблені спеціальні нагрівальні елементи – кабелі. Вони укладаються на поверхню базової підлоги за певною, ретельно розраховану схемою, а потім закриваються стяжкою товщиною близько 300 мм, яка стає основою для укладання керамічної плитки. Це добре показано на схемі:

Тепла підлога під плитку який краще

Схема теплої підлоги з використанням нагрівального кабелю

1 – бетонна снування підлоги. Перед монтажем системи обігріву його гідроізолюють грунтовкою глибокого проникнення.

2 – термоізоляційна підкладка. Зазвичай використовується тонкий фольгований утеплювач типу «пінофол».

3 – монтажні рейки, до яких фіксують кабель при його розкладці. Вони кріпляться до основи підлоги дюбелями.

4 – основний елемент підлоги – обігрівальний кабель, викладений у відповідності зі схемою. На монтажних рейках передбачені спеціальні «язичкові» кріплення, які фіксують кабель у потрібному положенні.

Тепла підлога під плитку який краще

Кріплення кабелю до монтажній планці

5 – термодатчик, встановлений між витками кабелю, який буде контролювати рівень температури нагріву підлоги.

6 – прилад управління теплою підлогою, термостат електронного або електромеханічного принципу дії. До нього підводять і «холодні» кінці кабелю, і провід термодатчика.

7 – стяжка їх цементно-піщаного розчину (бажано – з пластифікатором та мікроармуванням фіброволокнами). Для того, щоб зв’язати стяжку з бетонною основою підлоги в фольгованим утеплювачі можна вирізати ромбоподібні «віконця».

Тепла підлога під плитку який краще

«Віконця» вирізаються в фольгированной підкладці перед заливкою стяжки

Нерідко перед заливкою стяжки укладають армуючу скловолокнисту сітку (металеву у даний умовах застосовувати не рекомендується). В іншому ж процес заливки стяжки укладання плитки (поз. 8) не відрізняється від водяного статі. Товщина – близько 30 мм

Самі нагрівальні кабелі можуть бути декількох типів.

Тепла підлога під плитку який краще

Різновиди нагрівальних кабелів

  • Найпростіші і недорогі – одножильні (поз. А). Головний їх недолік – обидва кінці кабелю мають бути зведені при розкладці до однієї точки – до термостата. Це досить незручно, особливо при викладенні складної схеми.
  • Набагато зручніше в монтажних роботах – двожильні нагрівальні кабелі (поз. Б). До блоку управління підводиться лише один кінець кабелю, а на другому стоїть спеціальна заглушка з перемичкою, що забезпечує замкнутість ланцюга. Роль нагрівального елемента в різних моделях може виконувати як одна жила (друга при цьому використовується лише в якості провідника), так і обидві одночасно.
  • Інноваційними є спеціальні гріючі кабелі, що володіють ефектом саморегуляції. Між двома жилами, які в цьому випадку виконують виключно функцію провідників, розташована напівпровідникова матриця. Провідники створюють різницю потенціалів, а проходження струму та нагрів йдуть саме через напівпровідник. Причому споживана потужність і температура нагріву на кожному окремо взятому ділянці кабелю може відрізнятися – чим більше нагрівання, тим менше споживання енергії. Кабель як би сам регулює інтенсивність локального нагріву в залежності від зовнішньої температури. Це дає дуже непоганий ефект економії.
Тепла підлога під плитку який краще

Комплект теплої підлоги кабельного типу

Кабелі зазвичай реалізуються готовими комплектами різної потужності і не вимагають додаткового доопрацювання. У певних випадках є можливість змінити довжину кабелю (особливо – саморегульованого), але самостійно цього робити не слід.

Відео: приклад укладання теплої підлоги на основі двожильного кабелю

Резистивні нагрівальні мати

Ця різновид системи електричного резистивного нагрівання підлоги – набагато зручніше в монтажі, і ніби спеціально придумана саме для плиткового покриття.

Тепла підлога під плитку який краще

Комплект теплої підлоги з нагрівальним матом сітчастим

По суті – це той же нагрівальний кабель, але він вже укладений петлеобразно на полікарбонатну армуючу сітку. Це дозволяє не тільки істотно полегшити монтаж, але у випадку з керамічною плиткою обійтися взагалі без стяжки. Тепла підлога в цьому випадку укладається безпосередньо на підготовлену бетонну поверхню, без використання фольгированной підкладки. В цілях примірного ознайомлення з технологією, основні її кроки представлені в таблиці:

Ілюстрація Короткий опис операції
Тепла підлога під плитку який краще Роботи починають у підготовленому приміщенні з відремонтованими поверхнями підлоги і стін. Першим кроком визначається зручне місце для розміщення термостата. Для нього в стіні, на висоті не менше 300 мм від підлоги, буриться гніздо під монтажну коробку. Від гнізда до поверхні підлоги прорізається штраба 20 × 20 мм.
Тепла підлога під плитку який краще На підлозі також проробляється штраба того ж перерізу – у неї буде укладатися пластикова гофротрубка Ø 16 мм з термодатчиком всередині. Обидві штраби сходяться в одній точці в кутку на стику підлоги і стіни.
Тепла підлога під плитку який краще Наступний етап – ретельне прибирання всієї поверхні підлоги від сміття, фрагментів бетону, камінчиків і т. п. Після збирання поверхня грунтується складом глибокого проникнення для додаткової гідроізоляції і поліпшення адгезійних якостей.
Тепла підлога під плитку який краще Укладання мата починають від місця розташування терморегулятора. Мат розмотується по підлозі, а зафіксувати його можна краплею силіконового клею або ж «рідких цвяхів».
Тепла підлога під плитку який краще Для зміни напрямку розкладки дозволяється розрізати сітчасту полікарбонатну підкладку, не чіпаючи самого кабелю.
Тепла підлога під плитку який краще Сусідні смуги мата повинні розташовуватися таким чином, щоб між петлями кабелю залишалась відстань не менше 50 мм. Перетину проводів не допускається.
Тепла підлога під плитку який краще Після того як мати укладені, можна переходити до комутаційних робіт.
Тепла підлога під плитку який краще Для початку укладають термодатчик. Він вводиться в гофротрубку, що входить в комплект поставки. Відкритий кінець трубки закривається спеціальною заглушкою. Трубка з датчиком укладається в штрабу на підлозі, так, щоб відстань від стіни було не менше 500 мм.
Тепла підлога під плитку який краще Другий кінець труби, згинаючись в кутку, входить в штрабу на стіні. Надлишок відрізається за місцем майбутнього розміщення монтажної коробки. Дротяна петля для підключення всіх проводів схеми теплої підлоги в штрабі в одну «косичку».
Тепла підлога під плитку який краще Туди ж, у вертикальну штрабу підводяться і укладаються «холодні» кінці кабелю. Можливо, що там же розташується та підвідний кабель живлення від розподільчого щита.
Тепла підлога під плитку який краще Дроти заводяться в монтажну коробку, вона встановлюється в гніздо на невелику кількість будівельного розчину (наприклад, гіпсового – щоб швидше схопився).
Тепла підлога під плитку який краще Виведені проводу обрізаються за розміром, необхідного для монтажу, зачищаються, залуживаются. Відразу проводиться контрольна хребця кабелю – перевіряється опір, вказану в його паспорті.
Тепла підлога під плитку який краще Далі, здійснюється комутація проводів в клемної колодки блоку терморегулятора, у відповідності зі схемою і технічною документацією приладу.
Тепла підлога під плитку який краще Після комутації термостат встановлюється в коробку на своє штатне місце. Проводиться підключення живлення і пробний пуск – короткочасний нагрів кабелю. Якщо все спрацьовує правильно, можна переходити далі.
Тепла підлога під плитку який краще Харчування теплої підлоги обов’язково відключається на розподільному щиті. Обидві штраби, і на підлозі, і на стіні закладаються будівельними розчинами, наприклад, плитковим клеєм. Одночасно можна замішувати клей для укладання плитки.
Тепла підлога під плитку який краще Шар плиткового клею наноситься безпосередньо на нагрівальні мати. Його шар повинен бути не менше 10 ÷ 12 мм
Тепла підлога під плитку який краще Далі – все так само, як при звичайній укладанні кахлю: розподіл клею зубчастим шпателем, установка плиток з дотриманням необхідного зазору, контроль горизонтальності поверхні – і т. п.
Тепла підлога під плитку який краще Включати облицьований керамічною плиткою тепла підлога на розрахункову потужність можна тільки після повного застигання клейового складу. Зазвичай це параметр вказується на упаковці сухої будівельної суміші. До речі, при виборі клею варто звернути увагу на її сумісність з теплою підлогою – не всі клеї «люблять» часті перепади температур.

Отже, підбиваємо підсумки по розділу резистивного обігріву:

  • Для кахельного статі цей тип теплої підлоги може стати досить ефективним методом підвищення комфортності приміщення.
  • З точки зору «ціна — якість» оптимальним варіантом стане двожильний кабель, як сам по собі, так і в складі сітчастого мата. Одножильний має свої недоліки технологічного плану, а саморегулюючий – занадто дорогий.
  • З точки зору простоти і швидкості монтажу безумовним лідером є сітчасті мати. Для укладання кахлю не потрібно стяжки з її трудомістким процесом заливки і тривалим терміном дозрівання.

Електричний резистивний теплий пол

Тепла підлога під плитку який кращеЯкщо прийнято рішення про застосування саме такого виду підігріву підлоги, облицьованого плиткою, то бажано ознайомитися з різновидами кабелів і матів ближче.

Теми обігрівальних кабелів для теплих підлог на порталі присвячена окрема публікація.

Відео: приклад укладання сітчастих матів прямо на старе кахельне покриття

Електричні теплі підлоги інфрачервоного принципу

Ще одним видом передачі теплової енергії є хвильове випромінювання в інфрачервоному діапазоні. З’явилися такі системи відносно недавно, але швидко стали конкурувати з резистивними, часто перевершуючи їх по надійності, ефективності та економічності. Для підігріву підлоги застосовуються два різновиди інфрачервоних обігрівальних елементів – плівкові і стрижневі.

Плівкова інфрачервона тепла підлога

Тепла підлога під плитку який краще

Рулон плівкового інфрачервоного нагрівача

Це – самий тонкий їх всіх теплих підлог, що буває особливо важливо в умовах обмеженого простору квартири. Тим не менше, навіть при товщині всього в декілька десятих міліметра, плівкові нагрівачі можуть «видати» потужне теплове випромінювання, достатні для обігріву приміщення. Настільки малі розміри плівки дозволяють розміщувати її безпосередньо під обробкою не тільки підлоги, але і стелі або стін.

Тепла підлога під плитку який краще

Приблизна схема будови плівкового нагрівача

Інфрачервоні плівкові елементи являють собою багатошарову структуру. Між двома шарами високоміцного і хімічно інертного прозорого полімеру проходять дві паралельні мідні шини (поз. 1). «Спираючись на них, розташований «частокіл» нагрівальних смуг із спеціальної карбонової пасти (поз. 2). Висока якість електричного контакту забезпечується срібним напиленням (поз. 3). Через певні проміжки (наприклад, через 250 мм) передбачені технологічні розриви з нанесеними лініями, за якими можна проводити розкрій цілого полотна плівки на окремі фрагменти потрібної довжини.

Матеріал нагрівальних смуг підібраний таким чином, що вони, самі по собі не набираючи високої температури, стають хорошим джерелом інфрачервоного випромінювання, яке поглинається фінішної поверхнею підлоги, що призводить до прямої передачі тепла. Стяжка в цьому випадку – абсолютно не потрібна, але знизу обов’язковий шар утеплювальної термоотражающий підкладки.

Монтаж плівкових підлог – абсолютно нескладний для людини, яка хоч трохи розбирається в електротехніці і володіє азами будівельних технологій. Всі необхідні для роботи матеріали і комплектуючі, що входять в набір, і залишається лише дотримуватися покрокову інструкцію. Так як немає потреби в бетонуванні, то всі роботи, до настилу фінішного покриття, можна зробити буквально за один-два дні. Як приклад – подивіться відеосюжет:

Відео: приклад монтажу плівкового інфрачервоного підлоги

Все б нічого, але от тільки така підлога більшою мірою призначений для покриття з натурального дерева, паркету, ламінату, лінолеуму. А як бути в нашому випадку з керамічною плиткою? Потрібної адгезії з плитковим клеєм плівка не дасть, і кахель напевно почне з часом «танцювати» і відриватися від поверхні. Прорізати вікна в плівкових обігрівачах заборонено, а невеликі отвори, наявні на деяких видах плівок, все одно проблему не вирішать.

Тим не менше, вихід є, щоправда, попрацювати тут доведеться трохи побільше. Для укладання плитки цілком підійде вологостійкий гіпсокартон, яким після гідроізоляції застеляється вся поверхня підлоги, вже покрита плівковими елементами. Гіпсокартон можна фіксувати або на «рідкі цвяхи», або на саморізи до базової основі статі. Але після дуже ретельного розмітки, щоб кріпильні елементи припадали на технологічні розриви або на прозорі поля, ні в якому разі не торкаючись мідних шин або чорних смуг. Ну а поверхню гіпсокартону після ретельного грунтування перетворюється на відмінну рівну площадку для укладання керамічної плитки.

До речі, за своїм фізичним якостям гіпсокартон дуже слабо сам поглинає інфрачервоне випромінювання (недарма плівкові обігрівачі часто розташовують над підвісною гіпсокартонним стелею), так що великих втрат енергії не буде.

Відео: як зробити теплий плівковий підлогу під керамічну плитку

Інфрачервоні стрижневі мати

Такий вид теплих підлог справедливо відносять до найбільш інноваційним. Він поєднує в собі всі достоїнства як кабельних, так і плівкових систем обігріву.

Тепла підлога під плитку який краще

Напевно, саме інноваційне рішення — стрижневі інфрачервоні мати

Мат являє собою дві струмопровідних шини в полімерній ізоляції, які з’єднані гнучкими стрижнями, заповненими спеціальним карбоновим складом. Кожен із стрижнів випромінювачів діє абсолютно автономно, тобто навіть пошкодження одного або кількаїх з них не призведе до втрати працездатності всієї системи в цілому.

Чудове властивість таких матів – саморегуляція, тобто споживання електроенергії на кожній конкретній ділянці залежить від температури стрижня. Немає ризику перегріву – навіть якщо ділянка такої підлоги раптом буде закритий меблями (що неприпустимо ні з яким іншим типом електричних теплих підлог), то стрижень, набравши верхній встановлений межа температури просто «закриється» і перегрів через відсутність тепловідведення йому ніяк не загрожує.

Стрижневі інфрачервоні підлоги відмінно лягають під керамічну плитку.

Тепла підлога під плитку який краще

Схема підлоги під керамічною плиткою з стрежневой системою обігріву

а – базова основа підлоги, яке потребує тільки в ремонті (при наявності тріщин або западин) і ґрунтуванні.

б – тонкий теплоізоляційний шар з фольгованим покриттям зверху.

в стрижневий мат.

р – Шар плиткового клею – від 10 до 20 мм.

д – керамічна плитка.

Стяжка в цьому випадку теж не потрібна достатньо трохи потовщеного шару плиткового клею.

Монтаж теплої стрижневого підлоги теж досить нескладний, цілком посильний для самостійного виконання. Схематично його можна уявити так:

Тепла підлога під плитку який краще

Приблизна схема укладання і комутації стрижневих інфрачервоних матів

  • Стрижневі мати (поз. 1) розкочуються полу, закритого відбиває підкладкою. Тимчасово зафіксувати їх до основи можна за допомогою скотча.
Тепла підлога під плитку який краще

Процес укладання і фіксації мата

  • При необхідності зміни напрямку або розвороту шина (поз. 2), далека від центру повороту, розрізається, мат повертається в потрібну сторону, його укладання триває в тому ж порядку.
Тепла підлога під плитку який краще

Розріз на токонесущей шині для виконання повороту

  • Після того як мати укладені по всій планованої поверхні, обрізані кінці шин необхідно з’єднати. Для цього використовуються вхідні в комплект монтажні дроти (поз. 3) і обтискні ізольовані клеми з термоусадочної трубками (поз. 4).
Тепла підлога під плитку який краще

В комплект повинні входити спеціальні обтискні сполучні клеми

  • Такими ж клемами до шин на початку мата під’єднуються «холодні» проводи (поз. 5), які підуть у блок терморегулятора. На звороті мата обидві шини обов’язково закриваються спеціальними ізоляційними заглушками (поз. 6).
  • Встановлюється термодатчик (поз. 7) – він повинен розташуватися строго між смугами і по центру ширини мата. Дроти датчика також комутуються в терморегуляторі.
  • В останню чергу, після перевірки загального опору мата, підключається лінія живлення 220 В (поз. 9). Перевіряється коротким включенням загальна працездатність системи.
  • Потім у відбиває підкладці вирізаються «віконця» (приблизно так само, як і у випадку з нагрівальним кабелем), і можна укладати керамічну плитку безпосередньо на стрижні, витримуючи товщину клейового шару в межах 10 ÷ 20 мм. При цьому наносити клей і розподіляти його гребінчастим шпателем необхідно на плитку – так зводиться на немає риск случайно пошкодити стрижень або дріт.
Відео: як змонтувати теплий стрижневий інфрачервона підлога під плитку

Підіб’ємо підсумок.

Серед інфрачервоних обігрівачів для підлог з керамічної плиткою безумовну перевагу мають стрижневі мати. Мало того що вони нітрохи не складніше в монтажі, ніж плівкові елементи – кахель укладати на них значно легше, а ефект саморегуляції робить експлуатацію таких підлог і безпечною, та більш економічною.

Як розрахувати тепла підлога?

Тепла підлога під плитку який кращеУ цій публікації не порушувалися питання складання проектів і проведення розрахунків теплих підлог. Це – дуже великий пласт інформації, який вимагає окремого розгляду.

Ознайомитися з нюансами розрахунку теплої підлоги можна в окремій статті порталу, перейшовши за рекомендованої посиланням.
