Димар для газового котла

Зміст статті

  • 1 Особливості влаштування димоходу
  • 2 Цегляний димар
  • 3 Димар з оцинкованої труби
  • 4 Коаксіальний димар для газового котла
  • 5 Керамічний димар
  • 6 Вимоги до конструкції димовідвідної
  • 7 Покрокова інструкція по спорудженню димовідвідної системи
    • 7.1 Поза будівлі
    • 7.2 Відео — Димар сендвіч
    • 7.3 Всередині будинку
    • 7.4 Ізоляція димовідвідної конструкції
    • 7.5 Відео – Димар для газового котла

Особливості влаштування димоходу

Димар для газового котла

Схема димоходу газового котла

Незалежно від обраної різновиди димоходу, він буде включати в свій склад наступні компоненти:

  • трубу для відведення диму;
  • прохідний патрубок;
  • перехідник для з’єднання димохідної труби з патрубком котла;
  • хомути та кріпильні кронштейни;
  • телескопічні трубки;
  • трійник зі штуцером для зливу конденсату;
  • відводи;
  • наконечник у формі конуса.

    Димар для газового котла

    Схема димоходу газового котла

Для виготовлення димовідводу можуть використовуватися різні матеріали. Ознайомтеся з особливостями найбільш поширених рішень і зробіть свій вибір.

Цегляний димар

Димар для газового котла

Цегляний димар

Якщо судити об’єктивно, то димар з цегли це вже навіть не минулого, а позаминулого століття. Подібна дымоотводящая система має складну конструкцію і вимагає серйозних тимчасових, трудових і фінансових витрат на облаштування.

Крім цього, димар з цегли буде поступатися сучасним «побратимам» по безлічі значущих показників.

Димар для газового котла

Димар з цегли

Димар з оцинкованої труби

Димар для газового котла

Пристрій димаря

Конструкція типу «сендвіч» з труб по праву вважається одним з найбільш ефективних і вдалих варіантів димовідвідних пристроїв.

На сьогоднішній день виробники пропонують величезний асортимент таких димоходів. Серед їх переваг слід, насамперед, відзначити стійкість до агресивних зовнішніх впливів і різних механічних навантажень.

Безпосередньо «сендвіч» має досить просту будову. Він складається з двох труб відрізняється діаметра, одна з яких вставлена в іншу. Для заповнення зазору між такими трубами найчастіше застосовується негорюча базальтова вата.

Димар для газового котла

Сендвіч труба для димоходу

Коаксіальний димохід для газового котла

Димар для газового котла

Коаксіальний димохід

Димар для газового котла

Котел газовий настінний

Сучасний варіант з відмінними експлуатаційними характеристиками та презентабельним дизайном. Виготовляється за схемою «труба в трубі». Призначений для використання з газовими котлами, камера згоряння яких виконана по закритому типу. У подібного роду обладнанні забір повітря для горіння газу забирається з вулиці, а не з опалювальної кімнати.

Димар для газового котла

Принцип роботи коаксіального димоходу

Подача повітря здійснюється за допомогою зовнішньої труби, прокладеної через зовнішню стіну будівлі. Дим з домішками виводиться крізь внутрішню трубу. Подібний пристрій вигідно й тим, що воно виключає необхідність монтажу додаткової вентиляційної системи.

Димар для газового котла

Вид встановленого коаксіального димоходу

Крім цього, специфічна форма коаксіального димоходу виключає можливість утворення конденсату на його стінках, що має особливо важливе значення в опалювальних системах, що функціонують на газовому паливі.

Керамічний димар

Димар для газового котла

Керамічний димар

Це надійна, проста, пожежобезпечна, легка в монтажі та доступна за вартістю конструкція. Її пристрій гранично просте. Такий димар являє собою керамічну трубу, обгорнуту ізоляційним матеріалом (зазвичай це мінвата) і вміщену в оболонку з керамзитобетону.

Незалежно від обраної різновиди димоходу, облаштування цієї конструкції повинно виконуватись з дотриманням ряду важливих вимог.

Вимоги до конструкції димовідвідної

Димар для газового котла

Рекомендовані варіанти розміщення димоходу

  • Максимально допустимий ухил ділянок дымотводящей конструкції – 30 градусів.
  • Довжина відгалужень в боку не може перевищувати 100 див.
  • Дымоотводящая система повинна бути зроблена без уступів.
  • Поперечні перерізи виключаються.
  • Максимальна кількість колін — 3.
  • Допустимий радіус закруглення — не менше діаметра використовуваної труби для відведення диму.
  • На поворотах потрібно встановити ревізійний люк для скидання конденсаційної рідини і чищення системи.
  • Якщо споруджується димар прямокутної форми, ширина однієї сторони не повинна перевищувати ширину другий в 2 рази, тобто не можна, щоб виріб мав витягнутий вигляд.
  • Внизу труби потрібно облаштувати капельник і ревізію.
  • Не допускаються навіть несуттєві прогини елементів конструкції.
  • При нарощуванні димоходу одна ланка конструкції повинне надіватися на друге мінімум на 0,5 діаметра труби.
  • Наявність зазорів між елементами конструкції під забороною.
  • У ділянках проходження димоходом перегородок і перекриттів не може бути ніяких стиків.
  • З’єднання всіх елементів системи повинно бути як можна більш щільним.
  • Мінімально допустимий нахил димовідвідної труби в напрямку опалювального агрегату – 0,01 градуса.
  • Внутрішні стінки труби повинні бути максимально гладкими, наявність шорсткостей вкрай небажано.
  • Загальна довжина горизонтальних частин димоходу не може бути більше 300 см для споруджуваних будинків і 600 см для зведених будівель.
  • Мінімально допустима відстань між трубою і поверхнями з легкозаймистих матеріалів – 250 мм з негорючих – 50 мм.
  • У місцях перетину димоходом перегородок і перекриттів потрібно зробити якісну теплоізоляцію.

    Димар для газового котла

    Висота димаря для газового котла

  • Окремої уваги заслуговують вимоги до висоті димовідвідної труби по відношенню до конька покрівельної конструкції. Так, димар потрібно вивести за ділянка вітрового підпору і змонтувати на такій висоті:

    • якщо горизонтальне віддалення від гребеня перевищує 300 см – вище уявної лінії, прокладеної вниз від дахового гребеня до горизонту під десятиградусным ухилом;
    • якщо димар віддалений від гребеня на відстані 150-300 см – на єдиному рівні з коньком;
    • якщо горизонтальне віддалення не перевищує 150 см – не нижче півметра від коника покрівлі.

    Димохід повинен підноситися над прилеглою ділянкою даху мінімум на 50 см. Якщо покрівля плоска (сполучена) цей показник слід збільшити до 200 див.

    Відстань від гребеня до димоходу, м Висота димаря для газового котла щодо коника, м
    До 1,5 0,5
    1,5-3 врівень
    >3 проводимо уявну лінію під кутом 10 градусів до горизонту вниз, врівень з цією лінією

    Покрокова інструкція по спорудженню димовідвідної системи

    Варіанти розташування димоходу для газового котла

    Димар для газового котла

    Як встановити сендвіч димар

    Порядок облаштування димаря буде розглянуто на прикладі споруди сендвіч-системи з труб. Це найоптимальніше і універсальне рішення. Існує 2 методу складання подібної конструкції: в будинку і за його межами. Вивчіть обидва варіанти і вибрати підходящий.

    Поза будівлі

    Димар для газового котла

    Схема установки газового димоходу

    Димар для газового котла

    Розташування димоходу для газового котла

    Перший крок. Підключаємо до патрубка опалювального агрегату прохідний елемент, призначений для прокладання через стіну.

    Елементи для підключення газового котла до димоходу

    Димар для газового котла

    Підключення котла до димоходу

    Другий крок. Наносимо на поверхню стіни розмітку у відповідності з розмірами прохідного елементу і вирізаємо отвір.

    Димар для газового котла

    Отвір в стіні

    Третій крок. Виводимо димовідвідних труб з приміщення.

    Димар для газового котла

    Висновок труби через отвір

    Четвертий крок. Виконуємо ретельну ізоляцію отвори і проходить крізь нього труби.

    Димар для газового котла

    Як самим зробити накладні пластини

    П’ятий крок. Прикріплюємо до труби трійник з ревізією, потім ставимо кришку

    Димар для газового котла

    Сендвіч трійник

    Димар для газового котла

    Заглушка для ревізії

    Димар для газового котла

    Підключення трійника з ревізією

    Підключення трійника з ревізією (кронштейн і хомут)

    Шостий крок. Нарощуємо димохід, приєднуючи нові ланки до досягнення необхідної довжини. Набравши заплановану висоту, встановлюємо на трубу наконечник конусної форми. Він захистить систему від опадів і вітру. Для кріплення труби до стіни будівлі використовуємо кронштейни. Крок розміщення фіксуючих елементів не повинен бути менше 200 див.

    Димар для газового котла

    Збірка димоходу газового котла

    Сьомий крок. Підсилюємо всі стики конструкції за допомогою хомутів. Стягаємо їх дротом або болтами.

    Восьмий крок. Офарблюємо димар спеціальним термостійким лакофарбовим складом. Він забезпечить належний захист матеріалу від іржі.

    Відео — Димар сендвіч

    Всередині будинку

    Димар для газового котла

    Всередині будинку

    Починаємо з підготовки:

    • намічаємо в перекриттях і даху отвори для труби;
    • звіривши мітки з габаритами патрубка, робимо отвір для димоходу.

    Далі безпосередньо займаємося монтажем димоходу.

    Перший крок. Підключаємо перехідний адаптер до патрубка агрегату.

    Другий крок. Встановлюємо трійник і ревізію.

    Третій крок. Починаємо нарощувати димар.

    Димар для газового котла

    Монтаж і установка димоходу своїми руками

    При необхідності виконуємо роботу із застосуванням т. н. колін. У місцях перетину трубою перекриттів застосовуємо спеціальний захисний патрубок.

    Димар для газового котла

    Стиковка

    Четвертий крок. Надягаємо на димар лист нержавіючої сталі. Заздалегідь в листі вирізаємо отвір, кілька перевищує діаметр труби. Такий лист повинен знаходитися з обох сторін кожного перекриття.

    Димар для газового котла

    Схема облаштування отвори в перекритті

    Димар для газового котла

    Потолочно-прохідне пристрій

    Пристрій короби потолочно-прохідного пристрої

    Пристрій дна короби потолочно-прохідного пристрої

    Димар для газового котла

    Установка потолочно-прохідного пристрої

    Вихід труби димоходу через потолочно-прохідне пристрій

    П’ятий крок. Підсилюємо стики конструкції за допомогою хомутів.

    Шостий крок. При необхідності прикріплюємо трубу до горищним балках. Для цього використовуємо кронштейни (через кожні 400 см) і стінні хомути (через кожні 200 см).

    Димар для газового котла

    Кріплення димоходу кронштейном

    Димар для газового котла

    Покрівельний елемент 20/45 градусів діаметр 300 мм (сендвіч)

    Димар для газового котла

    Покрівельний прохідник

    Димар для газового котла

    Монтаж і установка димоходу своїми руками

    Димар для газового котла

    Грибок дефлектор

    Сьомий крок. Монтуємо на вихід димоходу наконечник (дефлектор) у формі конуса.

    Димар для газового котла

    Схема складання витягу для газового котла

    Димар для газового котла

    Елементи димоходу

    Ізоляція димовідвідної конструкції

    Изоляция дымоотводящей конструкции

    Ізоляція димовідвідної конструкції

    У точках дотику елементів димовідвідної труби з легко займисті матеріалами треба облаштувати надійну теплоізоляцію. Для її забезпечення покрийте прохідний патрубок базальтової ватою з фольгованим шаром. Кріплення утеплювача виконуйте за допомогою вогнестійкою мастики. Додатково укладайте мінеральну вату по периметру кожного отвору в перегородках і перекриттях.

    На завершення монтажних заходів обов’язково переконайтеся в герметичності кожного шва системи. Для цього досить нанести на шви простий мильний розчин. Поява мильних бульбашок свідчить про порушенні герметичності системи. Виправте всі виявлені неполадки в найкоротші терміни.

    Димар для газового котла

    Схема підключення котла

    Димар для газового котла

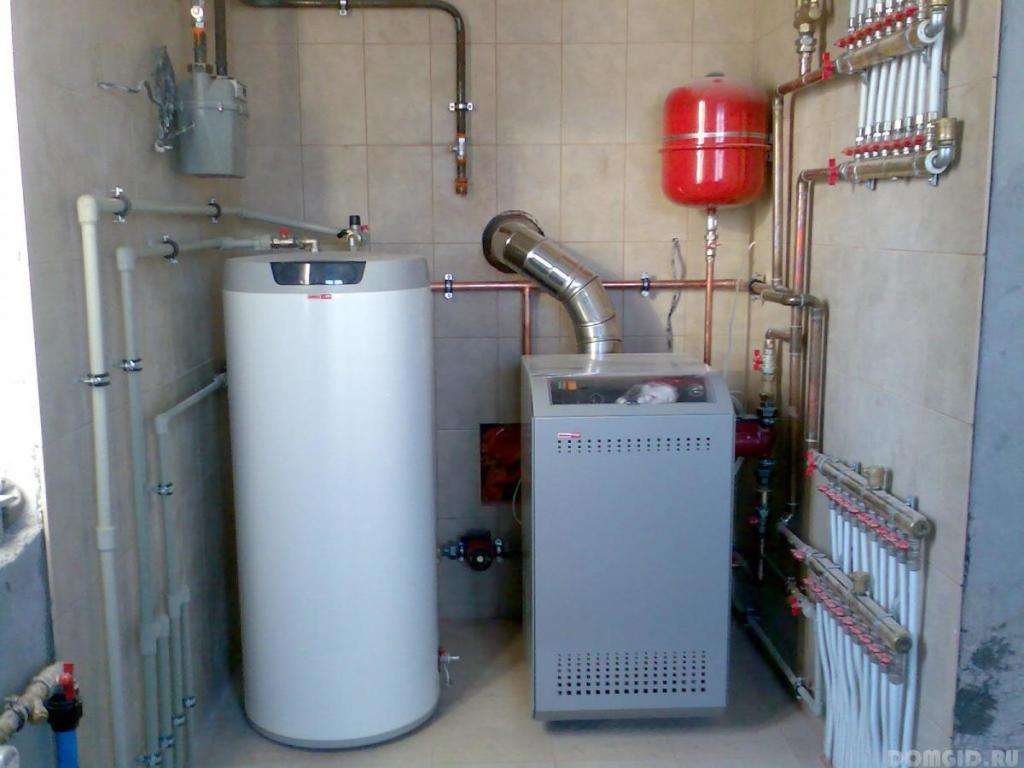

    Котел газовий підлоговий

    Вдалої роботи!
