Найважливішим етапом будівництва лазні є монтаж опалювального приладу – печі або котла. І щоб з’ясувати, як встановити котел для лазні своїми руками, потрібно розібратися, чим він відрізняється від печі.

Як зробити котел для лазні

Відразу обмовимося, що найчастіше ніякої особливої різниці між ними немає. Зрозуміло, якщо піч була викладена у відповідності з усіма нормами пічного мистецтва, то назвати її котлом неможливо. Так само як неможливо назвати піччю залізну бочку, що використовується для обігріву. Але функції у них однакові:

  • обігріти приміщення;
  • нагріти воду;
  • розжарити камені.

Зміст статті

  • 1 Різновиди котлів для лазень
  • 2 Про що потрібно знати?
  • 3 Виготовлення котла для лазні
    • 3.1 Етап 1. Витратні матеріали та обладнання
    • 3.2 Етап 2. Зварювання конструкції опор
    • 3.3 Етап 3. Складання конструкції
    • 3.4 Відео — Банна піч з труби. Конструкція. Виготовлення покроково
    • 3.5 Етап 4. Тепловий екран
  • 4 Піч з металевих листів
    • 4.1 Етап 1. Підготовка всього необхідного
    • 4.2 Етап 2. Складання конструкції
  • 5 У якості висновку
    • 5.1 Відео – Виготовлення металевого котла для лазні

Різновиди котлів для лазень

За типом використовуваного палива котли для лазні поділяються на такі групи:

  • твердопаливні прилади, що функціонують на дровах, вугіллі, торфі і т. д.;

    Твердопаливний агрегат, поєднаний з піччю-кам’янкою

  • електричні;

    Котел для лазні своїми руками

    Електрокотел з водогрійним баком

  • газові;

    Котел для лазні своїми руками

    Газові агрегати для лазень

  • котли, які працюють на рідкому паливі (солярці, гасі, відпрацьованому маслі.

    Котел для лазні своїми руками

    Котел для лазні дизельний

При виборі матеріалу також є свої нюанси. Так, котли з чавуну використовуються рідко, оскільки їх не можна ставити в парильні, а лише в окремому приміщенні. У самій же парної можна поставити:

  • залізний котел;

    Котел для лазні своїми руками

    Схема котла з баком для води

  • цегляний;
  • залізний, але обкладений цеглою.

    Котел для лазні своїми руками

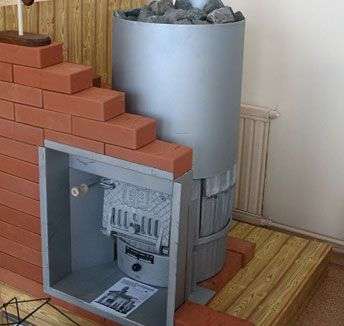

    Банний котел з металу, обкладений цеглою

Сотні років в лазнях було прийнято зводити масивні цегляні печі, але завдяки сучасним технологіям сьогодні виготовляють переважно компактні металеві моделі.

Зверніть увагу! Далеко не кожен може дозволити собі покупку заводського агрегату, а при наявності певних будівельних навичок можна зробити котел для лазні своїми руками.

Про що потрібно знати?

Спочатку слід визначитися з паливом, яке буде використовуватися, і, отже, з типом котла. Електричні та газові прилади небажано виготовляти самостійно, але якщо вибір був зроблений на користь одного з них, то краще купити готовий якісний котел. В іншому випадку зросте ризик виникнення аварійних ситуацій.

Котел для лазні своїми руками

Котел для лазні твердопаливний, схема

Також варто відзначити, що встановлений котел на газі обов’язково повинен проходити перевірку представником відповідних органів. Тому куди простіше зібрати і встановити твердопаливний агрегат.

Виготовлення котла для лазні

Котел для лазні своїми руками

Виготовлення котла для лазні

Залізний котел має досить просту конструкцію. Підготовчі роботи полягають у вивченні креслень котлів, а також в купівлі всього необхідного обладнання.

Котел для лазні своїми руками

Виготовлення котла для лазні

Етап 1. Витратні матеріали та обладнання

У більшості випадків котли виготовляються з товстостінних металевих труб. Досвідчені фахівці використовують великі бочки місткістю до 200 л, а в нашому випадку рекомендується використовувати все ж невелику трубу ø 50 см довжиною в 75-100 див Це дозволить сконструювати прилад, здатний обігріти приміщення об’ємом до 15 кубометрів, що приблизно відповідає площі 9 м2.

Котел для лазні своїми руками

Сталева труба для виготовлення котла

Крім того, потрібні такі інструменти:

  • зварювальний апарат (електричний);
  • болгарка;
  • круги по металу.

Етап 2. Зварювання конструкції опор

Котел для лазні своїми руками

Креслення котла

Котел для лазні своїми руками

Розрізаємо трубу

Після підготовки всього необхідного можна приступати до роботи.

Крок 1. Корпус котла буде складатися з труби, в якій потрібно сформувати три опори, розташовані паралельно землі, на трьох різних рівнях. Для цього потрібні три шматки арматури ø1,4 см довжиною по 3 см кожен.

Рівень №1 необхідний для установки печі.

Висота рівня №2 розраховується в залежності від планованого типу дверцята піддувала.

Рівень №3 повинен розташовуватися в 20 см від верхнього краю конструкції.

Крок 2. В якості дна використовується коло відповідного діаметру, вирізаний з листової сталі товщиною в 5 мм

Котел для лазні своїми руками

Піч зсередини

Крок 3. Всі дров’яні печі мають у своєму складі колосник – металеву решітку, необхідну для подачі кисню в топкову камеру (встановлюється знизу). Для нього буде потрібно коло з металу максимально можливої товщини, перфорований або з прорізами.

Крок 4. Кришка печі послужить ще й опорою для каменів, тому її вирізують з тієї ж 5-міліметрової сталі. В центрі кришки проробляється отвір для димохідної труби.

Крок 5. У нижній частині труби проробляється отвір для короба, його закривають пічної дверцятами.

Зверніть увагу! Глибина короба залежить виключно від товщини стінок!

Крок 6. Споруджується сам короб, всередині нього обладнується перегородка для розділу топкової і зольної камер. Рівень цієї перегородки повинен співпадати з рівнем колосникових, а сам колосник – перебувати всередині котла.

Котел для лазні своїми руками

З правого боку кругла дверцята для укладання каменів

Котел для лазні своїми руками

Котел для лазні

Етап 3. Складання конструкції

Цей процес можна умовно поділити на кілька етапів.

Крок 1. Спочатку в конструкцію вваривается короб. Якщо монтаж відбувається у приміщенні (а в нашому випадку саме так і відбувається), то короб повинен виходити або в топкове відділення, або на вулицю.

Крок 2. Потім на отвір, пророблений в кришці, встановлюється димохідна труба.

Котел для лазні своїми руками

Готовий котел

Крок 3. Будується фундамент для печі. Це може бути як звичайна залізобетонна плита, так і 10-сантиметрова бетонна стяжка, залита на «подушку» з щебеню товщиною 15 див.

Крок 4. Конструкція встановлюється на підставу, на кришку укладаються камені.

Відео — Банна піч з труби. Конструкція. Виготовлення покроково

Етап 4. Тепловий екран

Котел для лазні своїми руками

Банна піч з цегляним екраном

У більшості випадків екран зводиться з цегли. Це можна зробити двома способами:

  • обкласти котел цілком;
  • обгородити його невеликий стінкою.

Зверніть увагу! В нижній частині екрану потрібно виконати невеликі отвори – вони необхідні для конвекції повітря.

Котел для лазні своїми руками

Як встановити металеву банну піч

Піч з металевих листів

Котел для лазні своїми руками

Піч з металевих листів

Розглянемо ще один варіант печі для лазні – відкриту металеву кам’янку, обкладену цеглою.

Етап 1. Підготовка всього необхідного

Більшу частину витратних матеріалів можна придбати в будівельному магазині, то ось складові топки продаються лише в спеціалізованих торгових точках. Отже, в роботі необхідні:

  • листова сталь (5 мм) для стінок конструкції;
  • сталь (10 мм) для дна – воно повинно бути товще, т. к. нижня частина котла зазвичай більше піддається дії високих температур;
  • заводські елементи котла (дверки, крани, бак та ін.);
  • прути арматури ø3 мм – з них буде споруджена сітка для каміння;
  • швелери;
  • жерсть товщиною 1,5 мм для виготовлення димоходу (точніше нижній його частині);
  • азбест для верхньої частини труби.

Зверніть увагу! Для кріплення елементів димоходу використовується фланцеве з’єднання, на стику встановлюється заслінка. Це найбільш пожежобезпечний варіант, оскільки більша частина каналу буде захищена від надвисоких температур.

Етап 2. Складання конструкції

Котел для лазні своїми руками

ечи-кам’янки з вбудованим баком для води: а — кам’янка з одинарними стінками; б — кам’янка з бічною стінкою у вигляді бака для води; в — кам’янка з баками для води і повітряним зазором стіні

Крок 1. Спочатку створюється креслення майбутнього котла – це дуже важливий і обов’язковий етап роботи. На кресленні повинні бути: вид конструкції зверху, збоку і в розрізі, основні параметри всіх елементів окремо (в міліметрах), замальовки найважливіших вузлів і ін.

Для цього потрібно чітко уявляти собі принцип роботи котла, володіти спеціальними термінами і «мовою» схеми.

Котел для лазні своїми руками

Розмітка металевого листа

Зварювання корпусу з вирізаних по розмітці листів сталі

Котел для лазні своїми руками

Зварювання корпусу

Котел для лазні своїми руками

Зварювання корпусу

Крок 2. Покупка всього необхідного (це було описано в попередньому розділі).

Крок 3. Виконується нарізка металу. З листової сталі формується товстостінний бокс, який і послужить корпусом для котла.

Зверніть увагу! При нарізці слід використовувати виключно якісні ножиці по металу, оскільки саме від цього залежатиме рівність країв.

Крок 4. Нарізані аркуші зварюються. Для цього потрібно бути професійним зварювальником або найняти такого (за відповідну плату), адже зварювальні шви повинні бути ідеальними.

Котел для лазні своїми руками

Вварюємо відрізок труби всередину корпусу печі

Котел для лазні своїми руками

Вварюємо відрізок труби всередину корпусу печі

Котел для лазні своїми руками

Формуємо бак для води. В топковій камері прорізаємо отвір для димоходу

Котел для лазні своїми руками

Бак для води і димар з засувкою

Котел для лазні своїми руками

Обладнаємо піч топковими дверцятами

Ззаду до водогрейному котла приварюють трубку для підключення крана

Крок 5. Будується цегляний екран. Він необхідний для пом’якшення дії високих температур, джерелом яких буде металева конструкція. Споруджується свого роду короб з цегли з вентиляційними отворами по периметру (як у попередньому варіанті).

Котел для лазні своїми руками

Приклад обкладки печі в лазні цеглою

Котел для лазні своїми руками

Приклад обкладки печі в лазні цеглою

В якості висновку

Тепер ви переконалися, що набагато простіше і дешевше побудувати для лазні котел, ніж цегляну/кам’яну піч, оскільки ніяких особливих знань і навичок для цього не потрібно. Справді, за рівнем складності котел не йде ні в яке порівняння з кладкою печі.

Назва каменю Опис
Жаркий лід (білий кварц) Кварц має унікальний оздоровчий властивістю: при нагріванні і різкому охолодженні водою він виділяє автомарный кисень, завдяки чому повітря в парильні насичується озоном.
Озон збагачує кров киснем, покращує загальне самопочуття і стимулює роботу мозку.
Жадеїт Зелений камінь. Жадеїт найбільш красивий природний матеріал, який коли-небудь застосовувався в саунах. Завдяки своїм унікальним фізико-механічним властивостям жадеїт є найбільш довговічним каменем для сауни. Жадеїтові сауни дуже популярні за кордоном.Самі модні та престижні комплекси вважають своїм обов’язком укомплектовувати свої сауни жадеїтом, в тому числі номери ЛЮКС.
Талькохлорит Одним з основних переваг є виняткова стійкість до впливу високих температур. Ці камені здатні витримувати нагрівання до 1600 °С. Крім того, талькохлориту приписуються певні лікувальні властивості, включаючи нормалізацію кров’яного тиску і обміну речовин.
Габро-діабаз Габро-діабаз є глибинною гірської породи вулканічного походження, що видобувається на Уралі.
При порівняно невисокій ціні габро-діабаз володіє всіма необхідними властивостями каменю для кам’янок – термостійкістю, стійкістю до циклічних перепадів температури, здатністю швидко нагріватися і довго зберігати тепло. Підтримує оздоровчий ефект лазні.
Serpentinite Темно-зелений камінь з вкрапленнями мінералів і тонкими прожилками, serpentinite в першу чергу підійде тим, хто шукає каміння з високими декоративними властивостями. Він прикрасить будь-яку парилку, і при цьому за своїми характеристиками і міцності не поступається іншим породам.
Дунит Майже на 90% дунит складається з мінералу олівіну, відомого також під назвами перідот, хризоліт, форстерит. Вважається, що хризоліт нормалізує тиск, позитивно впливає на роботу серцево-судинної системи, заспокоює нерви. Згідно литотерапевтическим досліджень, хризоліт допомагає впоратися з простудними захворюваннями, сприяє лікуванню захворювань очей та хребта.
Нефрит Проведені в наш час дослідження показали, що використання нефриту в лазні сприяє:
загальним очищенню організму, підвищенню еластичності шкіри, нормалізації обміну речовин, підвищення тонусу м’язів, посилення потенції, підвищення стресостійкості, позбавлення від безсоння.
Яшма сургучна Сургучна яшма у народній медицині вважається Універсальним Лікарем, каменем з високою енергетикою. Вона очищає кров, сприяє зупинці кровотеч і загоєнню ран, лікуванню багатьох жіночих хвороб, благотворно впливає на роботу серця, нормалізує сон.

Відео – Виготовлення металевого котла для лазні
