Ремонт змішувача на кухні своїми руками

920

З усіх встановлених у квартирі або будинку сантехнічних приладів і пристроїв до категорії найбільш часто використовуваних, напевно, можна віднести кухонний змішувач. Приготування їжа, миття посуду, фруктів або овочів, забір води для пиття або кип’ятіння, проведення вологих прибирань на кухні, маса інших дрібних господарських потреб – і все це лягає саме на нього. Не дивно, що рано чи пізно приходить момент, коли закладені експлуатаційні ресурси навіть самого якісного змішувача вичерпуються, і в його роботі з’являються ті чи інші проблеми. Ймовірність такої ситуації буде ще вище, якщо у свій час з міркувань економії купувався недорогий змішувач сумнівної якості, а надходить з магістралей вода не відрізняється чистотою, або ж стан водопровідних труб не витримує ніякої критики.

Ремонт змішувача на кухні своїми руками

Несправність змішувача відразу викликає масу неприємних проблем, які суттєво ускладнюють нормальне функціонування кухні. Що робити – викликати фахівця-сантехніка або бігти купувати новий прилад? Не поспішайте – це крайні заходи, а для початку можна спробувати провести ремонт смесителя на кухні своїми руками. Як показує практика, переважна кількість найбільш поширених несправностей піддається ремонту. А в самому процесі відновлення змішувача зазвичай немає операцій такого високого рівня складності, що вони були б недоступні для самостійного виконання середньостатистичному господарю квартири.

Зміст статті

  • 1 У чому виявляються несправності змішувача
  • 2 Проблеми під мийкою
  • 3 Проблеми зверху – усуваємо несправності змішувачів
    • 3.1 Проблеми загального порядку — вода сочиться через змішувач
      • 3.1.1 перша Причина – дефект корпусу
      • 3.1.2 Друга причина підтікання – знос ущільнювачів в поворотному блоці виливу.
    • 3.2 Проблеми в клапанному механізмі змішувача
      • 3.2.1 Ремонтні роботи з двухвентильным змішувачем
        • 3.2.1.1 Відео: як відремонтувати керамічну кран-буксу
      • 3.2.2 Ремонт одинважільного змішувача з керамічним картриджем
      • 3.2.3 Ремонт одинважільного змішувача з кульовим блоком перемикання
        • 3.2.3.1 Відео: розбирання змішувача з кульовим клапанним механізмом
    • 3.3 Засмічення аератора

У чому виявляються несправності змішувача

Які явні і не дуже ознаки підкажуть господареві про те, що станом кухонного змішувача слід зайнятися впритул?

  • Під мийкою на кухні постійно присутні сліди вогкості, а іноді навіть накопичується калюжа. Такі проблеми – найбільш небезпечні, оскільки їх, найчастіше, помічають не відразу, і «сигнал» нерідко надходить від сусідів знизу, у яких на потоці утворилося волога пляма.
Ремонт змішувача на кухні своїми руками

Вогкість під мийкою — явна ознака якоїсь несправності

Звичайно, з більшою ймовірністю причина криється в несправності зливної системи або поганий герметизації мийки в стільниці.

Ремонт змішувача на кухні своїми рукамиЯк усунути проблеми зі зливом з кухонної мийки?

Аварійні ситуації в системі зливу – досить поширене явище, тим більше на кухні. Що робити, якщо протікає або засмітилася раковина – читайте у спеціальній публікації нашого порталу.

Однак, якщо і сифон абсолютно сухої, і зазори по периметру мийки якісно закладені, то потрібно шукати текти в підведенню води – на самих шлангах, в місці їх з’єднання з водопровідними трубами або на вході в сам змішувач. Ще одна можлива причина – погане прилягання або зсув ущільнювальної прокладки між змішувачем і мийкою.

  • Безперервні краплі або цівка води з зліва, коли сам змішувач знаходиться в положенні «закрито». Це – явна ознака зносу ущільнень або керамічних деталей клапанної частини.
  • Постійно стоїть калюжка води біля корпусу змішувача. Можливі причини – тріщини в корпусі чи зношеність ущільнювальних кілець у поворотному блоці виливу.
  • Вода постійно, в будь-якому положенні змішувача, підтікає з-під вентилів або регулювального важеля. Це може бути наслідком зносу сальників на кранах-буксах, недостатньою підтяжкою різьбових муфт (гайок), тріщин у корпусі, виходу з ладу картриджа.
  • Обертання вентилів або переміщення важеля-рукоятки утруднені, нерівномірні, виникають труднощі з точним регулюванням натиску і температури води. Це може викликатися освітою вапняного нальоту, попаданням твердих частинок в тертьові деталі, зносом механічних вузлів або повним їх виходом з ладу.
  • Недостатність напору, при всьому тому, що в інших точках водорозбору в квартирі (будинку) такої проблеми немає. Причини можуть полягати у забрудненні насадки аератора, зменшенні просвіту внутрішніх каналів змішувача, пережато прокладках на підводці, поганою прохідністю труб або гнучких шлангів.
  • Аналогічні причини можуть зумовити сильний шум або вібрацію при нормальному, здавалося б, напорі води.

Порядок та особливості прийомів самостійного усунення несправностей в залежності від типу змішувача можуть істотно розрізнятися. Важливо відзначити наступне – ремонту піддається переважна більшість типових моделей. Однак, якщо встановлений складний сучасний прилад з термостатичним регулюванням або навіть з електронним сенсорним управлінням, то брати на себе сміливість розбирання і пошуку причин нештатної роботи все ж не рекомендується, тим більше, коли змішувач ще знаходиться на гарантії. У даній ситуації все ж розумніше буде відшукати по-справжньому кваліфікованого спеціаліста (більшість сантехніків по оголошеннях теж в цьому питанні навряд чи допоможуть), або ж звернутися в сервісну службу.

Автор висловлює надію, що дана публікація допоможе розібратися неспеціалістам у питаннях влаштування та ремонту змішувача, оцінити свої сили і прийняти правильне рішення щодо можливості самостійного проведення робіт.

Проблеми під мийкою

Як вже зазначалося вище, постійна сирість або калюжі під мийкою можуть бути наслідком аварійного стану підводки від водопровідних труб до змішувача.

Щоб перевірити правильність такого припущення, необхідно закрити змішувач, дати воді вільно піти з мийки, так щоб в булгарськене було надлишкового тиску. Не повинно бути вологи і на стільниці навколо мийки. Потім береться дрантя і насухо витираються сифон, шланги підведення, всі сполучні вузли – фітинги, гайки, муфти. Через кілька хвилин можна буде візуально і на дотик перевірити – чи є ознаки виступила під тиском води у водопровідній мережі.

  • Особливу увагу до місць приєднання шлангів до водопроводу – тут часто трапляються підтікання із-за корозії краю різьбовій частині старої сталевої труби.
Ремонт змішувача на кухні своїми руками

Вразливе місце — з’єднання гнучкої підводки зі старими сталевими трубами

Якщо це дійсно так, то оптимальним вибором стане реконструкція домашньої водопровідної мережі – заміна її на поліпропілен або металопласт. Але це масштабний захід, а щоб швидко усунути протікання, потрібно привести цей з’єднувальний вузол у відносний порядок.

До речі, на малюнку вище показано в корені невірне з’єднання гнучкого шланга зі сталевою трубою. «Запаковка» з допомогою ФУМ-стрічку або клоччя – абсолютно непотрібна справа. У гайці шланга повинна бути прокладка, яка при щільному приляганні до торця труби повністю запобігає вихід води. А ось підмотка навіть може серйозно перешкодити нормальному ущільненню цього з’єднання.

Необхідно перевірити щільно закручена гайка, не відвернулася вона. Проте, великих зусиль при її затягуванні допускати не можна – можна перетиснути прокладку, і текти стане навіть ще більше.

Якщо підтяжка не допомагає, закриває загальний кран подачі води на квартиру, викручуємо гайку повністю, зливає залишки води в підставлений таз і обстежуємо торець труби. Якщо край його нерівний, зворушений корозією, то хорошої герметизації зі шлангом і не буде. У цьому випадку найкращий вихід – запакувати на різьбу (природно, із застосуванням ФУМ, а краще – клоччя зі спеціальною пастою типу «Unipac») перехідник-подовжувач заводського виготовлення, у якого край ідеально приляже до прокладання шланга.

Ремонт змішувача на кухні своїми руками

Якісний перехідник-подовжувач

Ущільнювальний матеріал щільно намотується на витки різьбової частини труби за годинниковою стрілкою. Потім накручується перехідник і щільно затягується рожковим або газовим ключем. Ось тепер можна знову під’єднати шланг, затягнути гайку з помірним зусиллям, відкрити подачу води і перевірити, чи є підтікання. Швидше за все, все буде в нормі.

Ремонт змішувача на кухні своїми руками

З’єднання гнучкої підводки через перехідники

  • Другий варіант – на з’єднаннях все сухо, але явно відчувається поява води на оплітці шланга. Причина досить поширена – на жаль, якість шлангів дуже часто невисоко. Буває, проривається розташована всередині обплетення гумова трубка, а трапляється – дают трещины і металеві оголовки, особливо якщо вони виконані з силуміну.
Ремонт змішувача на кухні своїми руками

Аварія на силуминовом патрубку гнучкого шланга

У цьому випадку не варто чекати розвитку проблеми, а відразу міняти підводку на нову. Маленьке підтікання може абсолютно раптово обернутися повним розривом шланга з усіма зрозумілими катастрофічними наслідками.

Щоб замінити підводку, швидше за все, доведеться тимчасово зняти змішувач – прибрати старі шланги і якісно закрутити штуцера нових у гнізда, розташовані на нижньому торці корпусу приладу без його демонтажу – надзвичайно складно, а в багатьох моделях – і просто неможливо.

Для демонтажу змішувача, зрозуміло, спочатку перекриваються крани подачі з водопроводу холодної і гарячої води, що скидається тиск, потім від’єднуються прот труб обидва шланга гнучкої підводки. Подальші дії залежать від типу кріплення змішувача. Розібратися в цьому нескладно.

— Дуже поширена схема кріплення зі шпильками (однією або двома), які вкручені знизу в корпус,змесителя, і гайками, прижимающими до нижньої сторони миття підковоподібну пластину з гумовою або полімерної підкладкою.

Ремонт змішувача на кухні своїми руками

Кріплення змішувача шпильками

Необхідно послабити і скрутити гайки зі шпильок (іноді при демонтажі викручується сама шпилька – нічого страшного), а потім витягнути змішувач вгору. Для гайок зазвичай використовується ключ на 10, але треба бути готовим до того, що на практиці зустрічаються гайки на 11 або навіть на 9.

Після зняття змішувача модно відразу перевірити стан кільця-прокладки між корпусом і мийкою. Її незадовільний стан нерідко стає причиною підтікання з поверхні мийки вниз, через посадочний отвір для змішувача. Якщо прокладка деформована, слід придбати нову (на знімку вона показана стрілкою).

На шпильках зазвичай є прорізи під пряму або фігурну викрутку. Але особливо покладатися на них при демонтажі не доводиться – щоб зняти кріплення все ж буде потрібно зусилля гайковим ключем. Викруткою можна буде скористатися при зворотній збірці змішувача – так буде зручніше загоїти самі шпильки в корпузмесителя.

— Інший тип кріплення сама нижня частина змішувача має циліндричну різьбову частину, яка вставляється в посадкове отвір мийки, а потім знизу закручується потужна гайка, надійно фіксує прилад.

Ремонт змішувача на кухні своїми руками

Кріплення змішувача затискною гайкою

До речі, така конструкція змішувача іноді дозволяє викрутити шланги навіть не вдаючись до демонтажу самого приладу. Але виконати це буде непросто.

Уявіть собі роботу в досить обмеженому просторі – під кухонною мийкою, де практично неможливо прийняти зручне положення, щоб завести інструмент і докласти достатнє зусилля. А якщо в місці підключення шлангів ще й було підтікання, то часто можна зустріти взагалі сумну картину, коли всі гайки покриті шаром окислів і вапняного нальоту, і відразу не піддаються зусиллю ключа.

Ремонт змішувача на кухні своїми руками

У такій ситуації зняти змішувач без демонтажу мийки буде непросто

Тому багато майстри радять для демонтажу і установки зворотного кухонного змішувача знімати мийку. Це зазвичай нескладно – тільки при цьому не забуває від’єднати гофровану трубу стоку від патрубка каналізації.

Ремонт змішувача на кухні своїми руками

Зняття мийки істотно полегшить подальшу роботу

Ще один «плюс» такого підходу з’являється можливість «освіжити» новим герметиком ущільнення між мийкою і стільницею, щоб повністю по завершенні робіт виключити вірогідність попадання вологи вниз. Ну а сам процес демонтажу і установки змішувача буде простіше і набагато якісніше.

Вийшли з ладу шланги ніякому ремонту і відновленню не підлягають – тільки заміна! І ось при виборі нової підводки можуть бути кілька варіантів:

— Такі ж, але тільки якісні шланги гнучкі металевій оплітці. Обов’язково промеряется необхідна довжина, щоб вони не були «в натяг», але і не висіли зайвими петлями. На парі шлангів штуцери для приєднання до змішувача повинні бути різної довжини – це полегшить монтаж.

Ремонт змішувача на кухні своїми руками

Комплект гнучких шлангів у металевій оплітці

— Більш надійний варіант – сучасні гофровані шланги з нержавійки. Вони – більш жорсткі, і працювати з ними дещо складніше. Але зате по довговічності і надійності вони істотно виграють.

Ремонт змішувача на кухні своїми руками

Більш надійні — гофровані шланги з нержавійки

— Деякі майстри віддають перевагу жорсткій підводці з металопластикових труб. Для цього є спеціальні штуцери з фітингами для переходу на відповідну трубу. Повозитися доведеться довше, але зате за цю ділянку вже можна буде надалі не турбуватися.

Ремонт змішувача на кухні своїми руками

Є прихильники і жорсткої підводки з допомогою металопластикових труб

Порядок зворотного установки змішувача залежить від його конструкції.

— Якщо він фіксується на шпильки, то шланги пропускаються через посадочний отвір мийки, на них спочатку одягається кільцеподібна прокладка, зарывающая стик змішувача і миття, а потім штуцера вкручуються в гнізда корпусу. Найзручніше буде спочатку закрутити короткий штуцер, а потім – довгий. На штуцерах є свої ущільнювальні кільця, але все ж фахівці радять зробити на різьбі невелику підмотку – для надійності.

Потім наживлюються шпильки, змішувач встановлюється в гніздо, знизу одягаються прокладка і підковоподібна планка. Тепер залишилося лише щільно закрутити гайки, не забуваючи при цьому стежити за центруванням приладу по центру посадочного отвору і за тим, як лягло кільце-прокладка.

— Якщо конструкція змішувача передбачає установку його на гайку, то штуцера краще вставляти і загвинчувати після фіксації приладу на мийці.

Так само поступають, якщо планується жорстка металопластикова підводка. При цьому спочатку вкручується вигнутий штуцер з фітингом, а потім – прямий.

Якщо все підключено, то можна встановлювати мийку на місце, не забуваючи про герметизації щілини між нею і стільницею.

Ремонт змішувача на кухні своїми рукамиПравильна установка змішувача – запорука його довгої експлуатації

Більш докладно з нюансами встановлення кухонного змішувача можна ознайомитись, прочитавши спеціальну публікацію нашого порталу.

І ще одна порада, щоб закінчити з «нижніми» проблемами. Якщо віддається перевагу гнучким шлангам підводки, то досить розумним рішенням стане встановлення запобіжних клапанів типу «Аква-стоп». Вони запаковуються на водопровідні труби (можна замість тих самих опоминавшихся подовжувачів), а до них вже приєднуються шланги.

Ремонт змішувача на кухні своїми руками

Клапан «Аква-стоп»

Якщо раптом йшланг нде-таки «рвоне», то клапан відразу перекриє подачу води і не допустить потопу. Напевно, варто витратити трохи більше для забезпечення безпеки.

Ну а тепер перейдемо до розгляду проблеми з самим змішувачем.

Проблеми зверху – усуваємо несправності змішувачів

Якщо очевидно, що змішувач працює не так як потрібно, з нього сочиться вода, він не регулює натиску і температури, маховики або важіль провертаються з працею або, навпаки, занадто легко, не перекриваючи струм води, то проблеми слід шукати в самому приладі.

Проблеми загального порядку — вода сочиться через змішувач

Причина перша – дефект корпусу

— Якщо крани працюють нормально, але на тілі змішувача помітні постійні патьоки води, то з великою часткою ймовірності можна припускати, що корпус дав тріщину. Вона може бути практично непомітна оку, але для води цього достатньо. Причина може критися в неякісному виконанні вироби, у використанні при виготовленні крихкого і піддається корозії металу – силуміну, в зайвій перетяжку гайок або кранів від цього може лопнути сідло, в механічному пошкодженні приладу.

Треба ретельно обстежити корпус з допомогою лупи – зазвичай це дає результат. І якщо виявлена тріщина, то такий змішувач можна вважати практично непридатним до подальшого використання. Забивання тріщин будь-якими засобами, в тому числі холодної зварюванням» якщо і дасть результат, але на дуже короткий час і без гарантії того, що не станеться більш серйозної аварії в той час, коли господарів не буде вдома. Найкраще – не ризикувати, а йти за новим змішувачем.

Ремонт змішувача на кухні своїми рукамиВибір кухонного змішувача – завдання відповідальна

Якщо обставини змушують придбати новий змішувач, постарайтеся не повторити старих помилок і придбати дійсно якісний прилад. Поради щодо вибору змішувача для кухні – у спеціальній публікації нашого порталу.

Друга причина підтікання – знос ущільнювачів в поворотному блоці виливу.

Кухонні змішувачі, як правило, завжди мають вилив, який можна обертати навколо вертикальної осі. Зрозуміло, що при тривалій експлуатації ущільнення поступово зношуються і починають перепускати знаходиться під тиском воду з корпусу назовні.

Усунення цієї проблеми полягає в заміні прокладок (манжет). А порядок роботи – залежить від моделі змішувача.

Найпростіше провести ремонт смесителя, у якого вилив розташовується зверху і кріпиться до корпусу за допомогою гайки.

Ремонт змішувача на кухні своїми руками

Змішувач з верхнім розташуванням поворотного виливу

Обережно, щоб не пошкодити зовнішнього покриття, за допомогою розвідного ключа гайка послаблюється, викручується, і вилив (або як ще його називають – гусак) акуратно поступально виймається вгору.

Ремонт змішувача на кухні своїми руками

Розміщення ущільнень на знятому зливі

На нижньої циліндричної частини у спеціальних канавках розташовані гумові кільця-прокладки – одна або дві (показано червоними стрілками). Вище, прямо під гайкою зазвичай розміщено ще одне кільце – пластикове (сині стрілки). Воно зазвичай разрезное, і в процесі герметизації шарніра прямої участі не бере – він скоріше виступає в ролі центрующего, стопорного, і в певній мірі виконує ще й функцію «підшипника ковзання».

Якщо в цій частині було протікання, а сам вилив бовтався, то слід поміняти всі прокладки, так як вони безумовно виробилися. У тому числі підлягає заміні та пластикове разрезное кільце.

Ремонт змішувача на кухні своїми руками

Ущільнювальні прокладки і пластикове кільце

Запчастини ці, буквально, «копійчані», і їх неважко відшукати в будь-якому магазині сантехніки. Рекомендується взяти з собою знятий вилив, щоб точно підібрати прокладки потрібного діаметру.

Перед зворотного складанням деталі потрібно очистити від слідів вапняного нальоту або іржі. При надіванні гумових кілець на хвостовик виливу слід проявляти обережність, щоб не розірвати їх. Для полегшення роботи можна злегка промазати поверхню силіконовою змазкою. Кільця повинні щільно сісти у свої канавки. Разрезное пластикове кільце поставити і зовсім не складно.

Після того як нові прокладки надіті, вилив можна ставити на місце. Але колись потрібно м’якою ганчірочкою ретельно витерти посадочне гніздо всередині – там можуть бути вапняні або корозійні нарости. Після очищення хвостовик поступально, з певним зусиллям, але обережно опускається в гнездо упору, а потім закручується гайка. Потім можна перевірити хід виливу вліво-вправо, і відсутність підтікань при пуску води.

Дещо складніша справа, якщо підтікання йде з стиків блоку поворотного виливу в одноважільних змішувачах (типове місце протікання показано стрілками на малюнку).

Ремонт змішувача на кухні своїми руками

Можливі місця підтікання в блоці виливу одинважільного змішувача

Усунення такого дефекту потребує розбирання всього приладу, про яку буде розказано нижче.

Проблеми в клапанному механізмі змішувача

Найбільш часто зустрічаються несправності саме в роботі клапанів, які регулюють подачу води в змішувальну камеру. Ці поломки дають про себе знати підтікання через вентабо верхню частину змішувача, неможливістю повністю перекрити воду, труднощами обертання маховиків або переміщення важеля, незадовільним змішуванням гарячого і холодного потоків. Усунення дефектів повністю залежить від конструкції змішувача – варіантів тут чимало.

Ремонтні роботи з двухвентильным змішувачем

На малюнку представлена принципова схема пристрою більшості двохвентильних змішувачів.

Ремонт змішувача на кухні своїми руками

Схема пристрою двухвентильного змішувача

В корпусі (поз. 1) має три отвори-гнізда. В центральне встановлюється вилив-гусак (поз. 2), з яким ми вже розібралися вище. Ліворуч і праворуч у гнізда вкручуються кран-букси (поз. 3) тієї або іншої конструкції – саме вони відповідають за подачу і перекриття води в змішувальну камеру. Обертання на них передається через декоративні маховики (поз. 4). Ці маховики («баранці») фіксуються на штоку крана гвинтом (поз. 5), головка якого закривається захисним ковпачком (поз. 6), виконують ще і роль колірного індикатора холодної або гарячої води.

Якщо на корпусі змішувачів нет трещин, то всі виниклі проблеми пов’язані з тим або іншим дефектом крана-букси. Деякі з них можна спробувати усунути своїми силами, а інші зажадають заміни цього вузла в зборі.

Насамперед, необхідно викрутити кран-букси, щоб визначитися з їх типом.

Для цього спочатку обережно ножем поддевается захисний пластиковий ковпачок (у деяких моделей він може бути на різьбі – тоді його акуратно викручують).

Ремонт змішувача на кухні своїми руками

Зняття ковпачка-заглушки

Потім викруткою відвертають гвинт і поступальним рухом акуратно знімають маховичок зі шліців штока крана.

Ремонт змішувача на кухні своїми руками

Зняття маховичка

Це відкриває доступ до шестиграннику крана, через який можна буде його викрутити з гнізда. Іноді за маховичком розташований ще і декоративний ковпак, приховує кран повністю. Його необхідний обережно викрутити – зазвичай для цього вистачає зусилля руки.

Ремонт змішувача на кухні своїми руками

Викручування кран-букси з гнізда

Після цього розвідним ключем викручується сам кран-букса. Ось зараз і слід піддати його ревізії.

Крани-букси можуть бути двох типів – з поступально переміщається гумовою прокладкою-засувкою, або з керамічними пластинами. Розрізнити їх нескладно навіть при зібраному змішувачі – перший тип вимагає декількох обертів маховика відкритого стану до закритого, а другий – обмежений одним оборотом, половиною, а іноді навіть і чвертю.

А букс обох типів можуть бути як загальні проблеми, так і специфічні несправності. Розглянемо порядку.

  • На малюнку зображена букса з гумової засувкою, якій надається поступальний рух при обертанні маховичка. Переміщаючись вниз, клапан перекриває канал надходження води з підводки в змішувальну камеру. І навпаки, чим вище підіймається прокладка, тим більше «вікно» для проходу води.
Ремонт змішувача на кухні своїми руками

Пристрій і вразливі місця букси з гумової засувкою

Стрілками показані найбільш уразливі місця, де найчастіше і трапляються протікання.

1 – знос прокладки на самій засувці призводить до неможливості повністю перекрити надходження води в вилив. Зазвичай це трапляється або від тривалої експлуатації, або при сильної забрудненості води. Тверді частинки не дають прокладці повністю перекрити канал, користувач, природно, намагається ще сильніше закрутити кран, тим самим вдавлюючи ці тверді включення в гуму. У підсумку, зліва змішувача – постійне підтікання. Вихід у даному випадку проста – замінити прокладку на нову.

Сама гумка утримується на штоку за допомогою гвинта (під викрутку або як на малюнку – з шестигранною головкою), а по колу захищена від розпирання металевої обичайкою.

— Необхідно викрутити стопорний гвинт.

Ремонт змішувача на кухні своїми руками

Знято стопорний гвинт

— Потім гумову прокладку піддягають тонкою викруткою або ножем і виймають з обичайки.

Ремонт змішувача на кухні своїми руками

Витягується стара прокладка

— Нову, придбану за зразком прокладку встановлюють на місце і фіксують гвинтом.

Ремонт змішувача на кухні своїми руками

Нова прокладка після установки фіксується гвинтом

— Після цього можна встановлювати кран-буксу на місце.

2 – зношеність гумового ущільнювального кільця призводить до підтікання води через різьбове з’єднання корпусу змішувача і кран-букси при великому напорі відкритої води. Трапляється таке нечасто, але досить легко усувається – заміною колечка. Пр цьому нікого не треба слухати, і ні в якому разі не проводити «запаковку» крана ФУМ-стрічку або клоччя – найчастіше ця крайність призводить до того, що гніздо даєт трещину, і після цього весь змішувач можна тільки викинути.

3 і 4 – знос внутрішніх ущільнень крана-букси. Це супроводжується підтіканням води в області штока, у маховика. При цьому зазвичай страждає і кінематичний мехазм крана – він починає заїдати, важко прокручуватися і т. п. Оптимальний вихід – повна заміна крана-букси. Існують, звичайно, певні технології відновлення – набивання нового сальника, розточування та притирання гвинтової передачі. Проте, це, по-перше, можливо далеко не на всіх моделях, а по-друге – навіть самі якісні кран-букси стоять не настільки дорого, щоб вдаватися до настільки складним відновлювальних робіт.

Недолік 2 в рівній мірі притаманний і буксує з керамічним пластинчастим клапаном, про які зараз піде мова.

  • Букси з керамічним клапаном влаштовані інакше.

Синіми стрілками показані нерухомі деталі, зеленими – рухливі.

Ремонт змішувача на кухні своїми руками

Пристрій кран-букси з керамічним клапаном

1 — корпус, в якому збирається весь механізм. На ньому – різьбова частина для вгвинчування в гніздо змішувача.

2 – поворотний шток зі своїми ущільнювальними кільцями. Обертання від штока передається на рухому керамічну пластину (поз. 3). На даному малюнку не видно, але в зібраному вигляді між штоком і корпусом у верхній частині розміщена фторопластова прокладка, яка грає роль упорного підшипника ковзання.

У нижній частині корпусу нерухомо встановлена друга керамічна пластина (поз. 4). В зібраному вигляді вона щільно притерта до рухомого. Поворот штока призводить до поєднання фігурних вирізів (вікон) на пластинах – так відкривається струм води. В залежності від площі суміщення натиск стає більше або менше. У закритому стані крана. віконця знаходяться в діаметрально протилежному становищі.

Букса при установці в змішувач нижньою частиною щільно прилягає до круглого каналу подачі за рахунок кільцевої силіконової прокладки (поз. 5).

В зібраному вигляді букса утримується стопорною скобою (поз. 6) чи шайбою (в залежності від моделі – в поворотному штоку для цього фіксатора зроблена спеціальна проточка. Зустрічаються фіксатори у вигляді маленької різьбовий шпильки зі шліцом під викрутку.

Для ремонту кранів-букс подібної конструкції можна знайти спеціальні ремкомплекти головне, щоб вони підходили до конкретної моделі. Які можуть бути причини неправильної роботи кран-букси:

Ремонт змішувача на кухні своїми руками

Ремкомплект для відновлення кран-букси

а – знос або деформація силіконової прокладки знизу. Вода при закритому положенні крана продовжує сочитися в вилив. Підлягає обов’язковій заміні.

б – зношення ущільнювального кільця в місці з’єднання крана змішувача (точно так само, як і на крані з гумової засувкою).

в – одна з найбільш частих причин – вироблення фторопластовою пластини. Порушується щільне прилягання тертьових деталей (керамічних пластин) один до одного, і при закритому стані вода повністю не перекривається. Дефект легко перевіряється – якщо при сочащейся воді натиснути на шток букси зверху, то текти припиняється. Усунуться заміною фторопластового кільця на нове.

р – два ущільнювальних кільця на штоку запобігають протікання води з корпусу вгору. Знос дасть про себе знати підтіканням води в області маховика. Підлягають заміні.

д – абразивний знос прилеглих поверхонь керамічних пластин. Таке зустрічається нечасто – сантехніки стверджують, що керамічні деталі «йдуть останніми». Можлива причина – сильно забруднена вода з твердими включеннями. Кран не утримує воду, обертається нерівномірно, з зусиллям. Якщо в ремкомплекте пластини є, то їх теж нескладно поміняти.

Процес перебирання і ремонту кран-букси докладно показаний на відео:

Відео: як відремонтувати керамічну кран-буксу

Ну а в тому випадку, якщо знайти необхідний комплект не вдалося – доведеться міняти кран-буксу повністю.

Якщо потрібна заміна кран-букси, то для придбання нової найкраще взяти з собою в магазин демонтовану. Тут важливі діаметр посадкової різьблення, монтажна довжина всієї збірки, інші конструкційні особливості (наприклад, витки різьби для установки декоративного ковпака зверху) і т. п. При бажанні можна провести заміну кранів з гумової засувкою на «кераміку» і навпаки. І ще один момент – для вибору букси в магазин бажано взяти і маховичок (баранчик). Трапляється, що шліци штока нової букси не збігаються зі старим маховиком.

Перед зворотного установкою крана необхідно ретельно витерти посадочне гніздо чистою тканиною – там не повинно бути дрібного сміття, вапняного нальоту – всього того, що може перешкодити нормальному вкручування і щільному приляганню прокладок.

При установці нової букси не можна застосовувати надмірних зусиль – можна пошкодити корпузмесителя або перетиснути прокладки. Найкраще вчинити так – при закритій подачі водопроводу кран закручується в гнездо упору зусиллям руки. Потім відкривається подача, і кран акуратно доворачивается ключем до того моменту, поки з-під нього не перестане проступати вода.

Ремонт змішувача на кухні своїми руками

При установці кран-букси на місце її не слід перетягувати

Після цього можна ставити на місце декоративний ковпак (якщо він передбачений), маховик, фіксувати гвинтом і закривати отвір заглушкою відповідного кольору.

Після проведення зазначених дій двохвентильний змішувач повинен працювати нормально.

Ремонт одинважільного змішувача з керамічним картриджем

Якщо проблеми виникли зі змішувачем, виконаним за одноважельною схемою, то тут можуть бути два абсолютно різних варіанти. Так, прилад може мати клапанне пристрій у вигляді циліндричного картридж з керамічними пластинами всередині, або ж кулястий перемикач потоків води.

Для початку розглянемо варіант з картриджем.

Проблема дає про себе знати неможливістю перекриття потоку з зліва при повністю опущеному важелі, проступанием води через верх смесителя, надмірно легким або навпаки, утрудненим переміщенням важеля з незадовільним якістю змішування.

Оптимальний вихід – заміна картриджа на новий. Зробити це самостійно – не так складно, як може здатися спочатку.

Принципова схема змішувача з картриджем показуна рисунку:

Ремонт змішувача на кухні своїми руками

Пристрій одинважільного змішувача з картриджем

1 — металевий корпус,змесителя.

2 – картридж.

3 – затискна фіксуюча гайка, що утримує картридж плвідно притиснутому стані в корпусі. Зазвичай зверху вона зарита декоративним ковпаком (поз. 4).

5 – рукоятка змішувача, зафіксована на пластиковому важелі картриджа за допомогою гвинта (поз. 6)

7 – поворотний вилив. Герметичність цього рухомого вузла забезпечується двома кільцевими прокладками (поз. 8), а плавність ходуфторопластова кільцями (поз. 9), що виконують роль підшипників ковзання.

10 – аератор потоку, розміщений на кінці виливу. Для ущільнення його установки використовується прокладка (поз. 11).

Для того щоб замінити картридж, роботу виконують у такій послідовності:

Ілюстрація Короткий опис виконуваної операції
Ремонт змішувача на кухні своїми руками на малюнку – набір інструментів, які можуть знадобитися для заміни картриджа.
Ремонт змішувача на кухні своїми руками Першим ділом акуратно поддевается і видаляється заглушка, що закриває отвір для доступу до фіксуючого руків’я гвинта. Іноді заглушка і гвинт, в деяких моделях, розташовуються вгорі рукоятки – це нескладно визначити.
Якщо ремонт проводиться без демонтажу змішувача з мийки, рекомендується закрити зливний отвір – дрібні деталі дуже «люблять» падати саме в нього.
Ремонт змішувача на кухні своїми руками Спробуйте підсвітити ліхтариком у відкрите отвір, щоб визначити, какаю головку має фіксуючий гвинт. Там може бути під пряму викрутку, під фігурну, або під шестигранник.
Відповідним ключем або викруткою необхідно послабити цей гвинт.
Тут можливі сюрпризи – не завжди він піддається відразу, особливо, якщо через верх змішувача сочилася вода. Застосовувати грубу силу – не рекомендується, так як можна зірвати шліци, і з’їм перетворитися на дійсно велику проблему.
Краще спробувати побризкати вінт WD-40 і дати йому «відійти».
Ремонт змішувача на кухні своїми руками Після того як гвинт ослаблений або выкручен, рукоятку акуратно знімають з важеля картриджа вгору.
Ремонт змішувача на кухні своїми руками Наступне завдання – викрутити декоративний ковпак.
Зазвичай він піддається зусилля руки. Якщо ні, то його можна спробувати зрушити з місця газовим ключем або плоскогубцями, але тільки дуже «ніжно», намагаючись не подряпати покриття і не деформувати тонкий метал.
Ремонт змішувача на кухні своїми руками Після зняття ковпака відкриється фіксуюча затискна гайка.
Ремонт змішувача на кухні своїми руками Розвідним або звичайним ріжковим ключем потрібного розміру гайка відвертається проти годинникової стрілки …
Ремонт змішувача на кухні своїми руками … і виймається вгору, повністю звільняючи картридж.
Ремонт змішувача на кухні своїми руками Картридж тепер дуже просто вийняти просто пальцями, не вдаючись ні до якого інструменту.
Ремонт змішувача на кухні своїми руками Демонтований старий картридж не поспішайте викидати – він знадобиться для придбання нового.
Справа в тому, що існує чимало моделей різних стандартів, що відрізняються діаметром, висотою, розташуванням каналів, тощо, Але за зразком знайти в магазині новий – праці не складе.
Ремонт змішувача на кухні своїми руками Перед установкою нового картриджа необхідно ретельно вичистити м’якою тканиною циліндричну порожнину всередині корпусу – там не повинно залишатися нальоту іржі, вапняних відкладень, дрібних частинок.
Встановити новий картридж правильно – нескладно, так як майже на всіх моделях є центрующие виступи, які повинні збігатися з відповідними поглибленнями в корпусі.

Складання здійснюється в зворотному порядку. Знову необхідно попередити – не можна допускати надмірних зусиль при закручуванні фіксує гайки, так як модно деформувати корпус картриджа або стоять знизу гумові ущільнення. Краще всього дати невелику затяжку, потім включити подачу води і перевірити, не вступає вона з боків картриджа. Якщо протікання виявлено, потихеньку затягують гайку до припинення течі.

Далі – все зрозуміло: закручується декоративний ковпак, встановлюється і фіксується гвинтом рукоятка, ставиться на місце заглушка з дотриманням кольорової індикації гарячої і холодної подачі.

Відразу можна зупинитися і на вже згадуваній течі в блоці поворотного виливу. Картридж здесь – абсолютно ні при чому, а проблема викликається зносом ущільнювальних кілець (на схемі зверху – поз. 8). У деяких моделях замість кілець використовуються манжети – це буде видно після розбирання.

Для заміни ущільнень змішувач доведеться розібрати ще більше, щоб зняти з корпусу поворотний блок виливу. Варіанти можуть бути різними, залежно від моделі змішувача. Так, буває, що цей вузол знімається вгору – стопориться спеціальної циліндричної муфтою. Але все ж частіше він знімається в бік підключення шлангів подачі. Для розбирання в цьому випадку не уникнути повного демонтажу змішувача з мийки (як це проробляється – вже розповідалося вище).

  • Знизу буде видно кільцеподібна стопорная гайка. Її викручують – під нею виявиться фторопластове кільце.
Ремонт змішувача на кухні своїми руками

Зняття нижньої стопорної гайки

  • Акуратно, щоб не пошкодити, його прибирають, а потім весь поворотний блок виливу знімають з корпуса вниз.
  • Ось і дісталися до прокладок (як показано на схемі вище) або манжет (див. малюнок унизу).
Ремонт змішувача на кухні своїми руками

Варіант, коли для ущільнення використовуються манжети

  • Ці ущільнення доведеться поміняти, придбавши за зразком в магазині нові. Заодно можна перевірити стан фторопластовых колечок зверху та знизу – можливо, вони також вже сильно зносилися.

Деякі майстри практикують підмотку для відновлення герметизуючих якостей цих ущільнень. Але все ж оптимальним рішенням стане повна їх заміна.

Збірка проводиться в зворотному порядку. При цьому не забувають встановити зверху і знизу поворотного блоку фторопластові кільця.

Ремонт одинважільного змішувача з кульовим блоком перемикання

Не все одноважільного змішувача мають всередині розглянутий вище картридж – багато хто з них оснащені кулястим клапанним вузлом. Типова схема пристрою таких приладів показуна рисунку:

Ремонт змішувача на кухні своїми руками

Схема пристрою змішувача з кульовим регулювальним механізмом

Зверху вниз:

Ручка змішувача (поз. 1), зафіксована гвинтом (поз. 2), який прикритий ковпачком (поз. 3 ).

Нижче розташований металевий ковпак (поз. 4), що фіксує в корпусі змішувача весь клапанний механізм. Під ним розташований пластиковий кулачок з фігурною шайбою (поз. 5) – вони обмежують переміщення важеля кулі в певному діапазоні. Знизу шайба має куполоподібну форму і гумове ущільнення по колу – для щільного прилягання до кулі.

Сам змішувальний куля (поз. 6), порожнистий всередині, має отвори для проходу води з підводки, і виходу в поворотний блок виливу.

Знизу до кулі щільно прилягають гумові сідла клапана (поз. 7), які постійно підтискаються до його поверхні пружинами (поз. 8).

Пристрій змішувача нижче вже принципово не відрізняється від розглянутого вище – поворотний блок виливу (поз. 9) з проточками (поз. 10) під ущільнювальні кільця (поз. 11). Вся конструкція збирається в латунному корпусі (поз. 12). Всередині також може розташовуватися додатковий аератор (поз. 13) забезпечує більш якісне змішування води перед подачею в вилив.

Проблеми з виливом розглядати не будемо – вони практично не відрізняються від того, що вже викладався вище. Зупинимося лише на ремонті клапанного механізму.

  • Зняття рукоятки змішувача – практично таке ж. Різниця лише в тому, що важіль, на який кріпиться ручка не прямокутний полімерний, як у картриджа, а у вигляді металевого штиря з проточкою для фіксуючого гвинта.
  • Для розбирання спочатку необхідно обережно викрутити верхній ковпак. Він може мати зовні шліци для захоплення ключем, або у верхній всередині чотири паза. Звичайно, краще б скористатися спеціальним ключем. Але якщо його немає, то ковпак страгивают з місця, акуратно підбиваючи з упертим в паз викрутку проти годинникової стрілки. Інший варіант – завести зсередини в пази круглогубці.
  • Коли ковпак знятий, виймають кулачок з шайбою. З їх можна відразу м’якою тканиною, щоб видалити наявні забруднення або відкладення.
  • Потім виймають сам кулю і уважно його обстежують всю клапанну частина.
Ремонт змішувача на кухні своїми руками

Клапанна частина зі знятим кулею — вид зверху

Причини неправильної роботи можуть бути наступні:

Ремонт змішувача на кухні своїми руками

Де можуть бути неполадки в клапанному механізмі?

  • Забруднення або знос верхньої купольної шайби (помаранчева стрілка). Зустрічається нечасто, зазвичай усувається простий очищенням поверхні. Аналогічно перевіряється і сферичне гніздо для кулі в самому корпусі – воно теж потребує очищення.
  • Знос самого кулі (зелена стрілка) – тріщини, борозни і т. п. Усувається тільки заміною на новий.
  • Знос або деформація сідел клапанів (сині стрілки) – вони нещільно прилягають до поверхні кулі і починають перепускати воду. Усувається заміною на нові.
  • Ослаблення і просідання пружин (червоні стрілки) – не забезпечують щільне притиснення сідел до кулі. Усувається заміною на нові.

Якщо придбаний ремкомплект, то зробити ремонт нескладно.

  • За допомогою тонкої викрутки виймаються старі сідла клапанів. Потім таким же чином вилучаються і пружинки.
Ремонт змішувача на кухні своїми руками

Витяг сідел клапанів і поджимных пружин

  • Після ретельного очищення порожнини змішувача, починають збірку в зворотному порядку.
  • В нові сідла вставляються пружини, і потім акуратно ця збірка укладається в гнездо упору.
  • На очищену поверхню кулі наноситься тонкий шар силіконового мастила. Потім він встановлюється в корпус, так, щоб обмежувальний виступ на корпусі потрапив у фігурну проточку на кулі.
  • Далі встановлюється пластиковий вузол – фігурна купольна шайба і кулачок. Помилитися тут важко, так як в корпусі є паз, а на кулачку – відповідний виступ.
  • Наживляется і закручується верхній металевий ковпак.
  • Одягається на шток і фіксується гвинтом рукоятка змішувача.

На цьому ремонт смесителя з кульовим клапаном можна вважати закінченим.

Для більшої наочності – розбирання і збірка змішувача з кульовим клапаном на відео:

Відео: розбирання змішувача з кульовим клапанним механізмом

Засмічення аератора

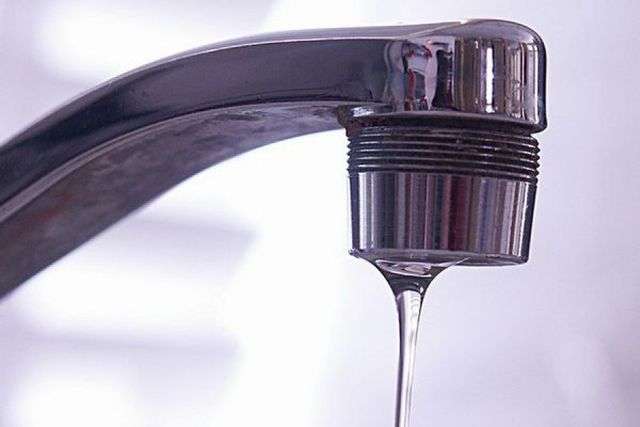

Ще одна часта проблема в роботі змішувача – поганий напір при повністю відкритих кранах. Проблема зазвичай – в засміченні аератора потоку, розташованого на краю виливу.

Усунення подібної проблеми – справа дуже складна.

Для початку необхідно викрутити сам аератор. Він може піддатися навіть зусилля руки. Якщо немає – не страшно, на ньому є два шліца для заводу ключа.

Ремонт змішувача на кухні своїми руками

Іноді аератор можна викрутити навіть рукою

Всередині, напевно, виявиться скупчення твердих домішок, які заважають вільному проходу води. Їх можна змити, направимо потужний натиск із зворотного боку сітки.

Ремонт змішувача на кухні своїми руками

Явно позабивалися сітки

Якщо такий захід не допоможе, то можна розібрати аератор, акуратно підчепивши пластикову сітку вгору. Дрібні частинки могли проникнути в порожнину пристрою і забити отвори. Доведеться попрацювати голкою або зубочисткою, щоб прочистити їх.

Часто буває і так, що засмічення стає «фатальним» і не піддається механічному очищенню. Робити нічого – береться знятий аератор для зразка і купується новий.

Ремонт змішувача на кухні своїми руками

При бажанні, можна придбати новий аератор

Коштують вони не так дорого, і цілком можна дозволити собі періодичну заміну. Але якщо така ситуація виникає часто, то варто задуматися про те, що якість водопровідної води вкрай низька, вона перенасичена твердими включеннями, і вимагає обов’язкової установки хоча б механічних фільтрів.

Ремонт змішувача на кухні своїми руками

Установка фільтрів механічного очищення води продовжить життя всьому сантехнічного обладнання в квартирі

Ця профілактична міра дозволить забезпечити більш тривалу експлуатацію і всього змішувача в цілому – зважені частинки не будуть надавати абразивного впливу на гумові і силіконові ущільнення і на керамічні пластини клапанного механізму.
