Володієте транспортним засобом, господарської технікою, всілякими причепами та іншими подібними пристроями? Вітаємо! Це речі корисні і потрібні. Щоб вони якомога довше зберігали свою працездатність і служили максимально тривалий термін, потрібно створити належні умови для їх зберігання. Як мінімум – забезпечити надійний захист від атмосферних опадів.

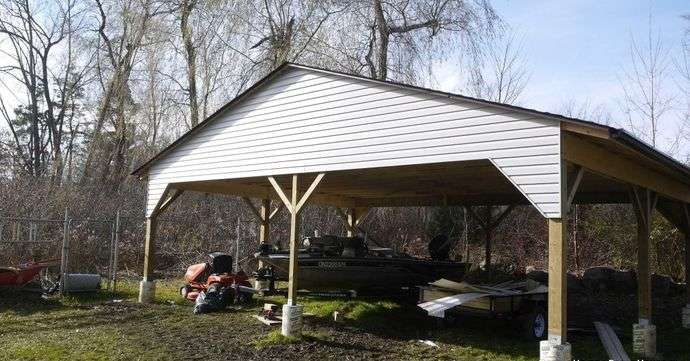

Навіс для машини своїми руками

З цим завданням чудово впорається свободностоящий навіс на дерев’яному опорному каркасі з двосхилим дахом. Його ми і побудуємо.

Порода деревини Твердість (по Брінеллю) Щільність (кг/м3) Стабільність Тенденції зміни кольору
Береза 3,0 600 середня колір стає глибше
Модрина 2,6 500 хороша набуває відтінки сірого
Дуб європейський 3,7 700 хороша колір стає глибше
Ясень 4,0 700 середня від світлого до солом’яного, жовтувато-коричневого
Груша 3,3 680 середня червоніє
Вишня 3,0 580 хороша від світло-рожевого до глибокого червонуватого відтінку

Зміст статті

  • 1 Конструкція навісу
  • 2 Будуємо навіс: покрокова інструкція
  • 3 Встановлюємо водовідведення
    • 3.1 Відео – Навіс для машини своїми руками

Конструкція навісу

Навіс для машини своїми руками

Навіс

Наш навіс має розміри близько 900х750 див. Площину кожного покрівельного ската складе близько 500х750 див. В загальному це 1000х750 см, тобто 75 м2 сумарної площі.

З функцією опор для такого навісу чудово впораються бетонні стовпи діаметром близько 300 мм. Кожна з таких опор здатна витримати в середньому 1 т ваги. На практиці це значення ще більш значне, але ми повіримо затвердженим нормативам.

Множимо сумарну площу покрівельних скатів на значення снігового навантаження для нашого регіону, додаємо до отриманого результату вага самого даху, ділимо розраховане число на 1000 кг і виявляємо, що для забезпечення належної стабільності навісу таких розмірів потрібно поставити близько 7,5 стовпів. Оточуємо в більшу сторону, тобто до 8. В результаті ми встановимо по опорі в кутах навісу і по одній стійці в центрі кожного прольоту.

Опори будемо занурювати на глибину близько 1,2 м. З таким фундаментом навіс точно не провалиться.

Навіс для машини своїми руками

Схема навісу

Будуємо навіс: покрокова інструкція

Перший крок. Робимо поглиблення для установки опор. В цьому нам допоможе бур діаметром 30 див. Краще використовувати автоматизовану бурильну установку – свердлити більш ніж на метрову глибину вручну довго і складно. Попутно дістаємо трапляються на нашому шляху каміння та інші заважають предмети.

Навіс для машини своїми руками

Робимо поглиблення для установки опор

Другий крок. Поглиблення готові. Робимо опалубку для стовпів із спеціальних паперових труб – продаються в сучасних будівельних магазинах. В результаті труби сформують над землею красиві колони висотою 30-50 див

Третій крок. Готуємо бетон. Найлегше купити готову суху суміш в мішках і розвести її водою у відповідності з інструкцією.

Навіс для машини своїми руками

Готуємо бетон

Четвертий крок. Заливаємо колони. У свіжий бетон вставляємо кронштейни для подальшої фіксації дерев’яних стійок перерізом 15х15 см.

Навіс для машини своїми руками

Способи установки опорних стовпів

Кронштейны имеют арматурную ножку, которая втавляется в еще свежий залитый бетон

Кронштейни мають арматурну ніжку, яка втавляется ще свіжий залитий бетон

Навіс для машини своїми руками

Колони

Навіс для машини своїми руками

Колони

Навіс для машини своїми руками

Установка опорних стовпів (фундамент)

П’ятий крок. Виконуємо розпилювання бруса і дощок за розмірами елементів нашого навісу. Все чудово видно на фотографіях.

Шостий крок. Встановлюємо і закріплюємо опорні стійки на бетонних стовпах. Це рекомендується робити не раніше ніж через 3-4 тижні після заливки.

Навіс для машини своїми руками

Установка опорних стовпів

Навіс для машини своїми руками

Стовпи

Навіс для машини своїми руками

Стовпи

Сьомий крок. Кріпимо до вертикальних стійок дошки верхньою несучою обв’язки. Для цього використовуємо подвійну дошку шириною 30 см і товщиною 4 див. Підійде звичайна необроблена дошка – вона буде перебувати під покрівлею і погана погода ніяк не зашкодить деревині.

Навіс для машини своїми руками

Верхня обв’язка

Навіс для машини своїми руками

Верхня обв’язка

Навіс для машини своїми руками

Верхня обв’язка

Навіс для машини своїми руками

Верхня обв’язка

Навіс для машини своїми руками

Верхня обв’язка

Навіс для машини своїми руками

Верхня обв’язка

Навіс для машини своїми руками

Верхня обв’язка

Навіс для машини своїми руками

Верхня обв’язка

Для з’єднання дощок з брусом використовуємо болти діаметром від 1 см з мінімум 20-міліметровими шайбами.

Сьомий крок. Додаємо до основних стовпів другу несучу дошку і стягаємо всі елементи конструкції болтами. Робимо розкоси з стовпчиків 10х10 див.

Восьмий крок. Збираємо ферми даху. Для їх виготовлення підійде дошка шириною 10 см і товщиною 4 див. Конструкція стандартна і має вигляд трикутника. Для більшої жорсткості закріплюємо всередині трикутника проміжні прожіліни з бурса або дошки. Ферми зручніше збирати на землі, а після кріпити їх до обв’язки вже в готовому вигляді.

Навіс для машини своїми руками

Кроквяні ферми

Навіс для машини своїми руками

Кроквяні ферми

Ферми даху монтуємо на несучі балки на однаковій відстані один від одного

Ферми даху монтуємо на несучі балки на однаковій відстані один від одного

Дев’ятий крок. Обшиваємо встановлені ферми дошкою ОСБ. Рекомендована товщина обшивки – 1,2 див.

Обшиваємо встановлені ферми дошкою ОСБ

Торцы двускатной крыши зашиваем, для чего можно использовать либо фанеру, либо доску

Торці двосхилого даху зашиваємо, для чого можна використовувати фанеру або дошку

Десятий крок. Облицьовуєм покрівлю металочерепицею або іншим матеріалом на свій розсуд. Попередньо слід прикріпити до решетування гідроізоляційний матеріал.

Одинадцятий крок. Зашиваємо фронтони даху нашого навісу сайдингом, вагонкою або іншим матеріалом на свій вибір. При бажанні можемо прикріпити до вертикальних опор поперечки і обшити весь навіс – цей момент залишається вже на розсуд власника.

Облицьовуєм покрівлю металочерепицею або іншим матеріалом

Далі нам потрібно встановити ливне стічні труби і вивести їх у попередньо обране для цього місце, наприклад, в межучасточный рів. Цей захід заслуговує окремого розгляду.

Марка Габаритна ширина листа, мм Корисна ширина листа, мм Висота профілю , мм Товщина металу, мм
З-8 1200 1150 8 0,4-0,8
З-10 1155 1130 10 0,4-0,7
З-15 1200 1150 15 0,4-0,8
З-18 1150 1100 18 0,4-0,8
З-20 1150 1100 20 0,4-0,8
З-21 1051 1000 21 0,4-0,8
З-44 1047 1000 44 0,5-0,8
МП-18 1150 1100 18 0,4-0,8
МП-20 1150 1100 18 0,4-0,8
МП-35 1076 1035 35 0,5-1
Н-60 902 845 60 0,5-1
Н-75 800 750 75 0,7-1,2
Н-114 646 600 114 0,7-1,2
НС-35 1100 1035 35 0,5-1
НС-44 1050 1000 20 0,4-0,8

Встановлюємо водовідведення

Він буде пластиковим.

Важливе зауваження! Пластик піддається температурним розширенням. Для компенсації деформацій через кожні 8 м довжини труби потрібно робити рухливий стик. Якщо ви збираєтеся кріпити водостік за допомогою клею герметика, кожні 8 м робіть з’єднання на гумовому ущільнювачі. Цього буде достатньо для компенсації температурних деформацій.

Навіс для машини своїми руками

Водостічна система

Систему будемо монтувати так, щоб приймальне отвір знаходився в нижній частині покрівельного ската нашого навісу. Бік даху вибираємо, орієнтуючись на місце розташування канави для прийому стоків.

Перший крок. Кріпимо гаки-власники. Жолоб монтуємо з ухилом у напрямку водоприймального отвори. Для забезпечення необхідного нахилу жолоба використовуємо гаки-власники. Монтуємо їх мінімум з 0,5-сантиметровим ухилом на кожен метр довжини водовідвідної конструкції. Розмітку для установки гаків виконуємо наступним чином:

  • знаходимо нижню або верхню точку водовідведення для монтажу крайнього кронштейна. Крайні кронштейни встановлюються на відстані 100 мм від країв водоприймача;
  • знаючи необхідну довжину системи, відступаємо від крайньої точки відстань, рівну 0,5 мм помножене на загальну довжину жолоба у метрах. Відзначаємо другу точку;
  • натягуємо між двома мітками мотузку і закріплюємо гаки, орієнтуючись по ній;
  • монтуємо гаки з півметровим кроком.

Навіс для машини своїми руками

Установка зливів на дах

Другий крок. Підганяємо довжину труби. Відрізаємо зайве за допомогою ножівки. Стружку зчищаємо гострим ножем. Отпиливаем так, щоб в процесі різання не була порушена геометрія перерізу труби.

Третій крок. Встановлюємо трубу на гаки. Якщо використовуємо пластикові гаки, спочатку вставляємо задню крайку нашого жолоба у поглиблення на кріпленні, а потім опускаємо передній край труби і натискаємо. В результаті жолоб замкнулася і просто закріпиться на своєму місці.

Навіс для машини своїми руками

Пристрій водостічної системи

При установці на металеві кріплення, спочатку укладаємо жолоб на кріплення і загинаємо гнучкі пелюстки таким чином, щоб вони охопили трубу.

Четвертий крок. Встановлюємо воронку. Вирізаємо в потрібному місці жолоби отвір і прикладаємо до нього знизу воронку. Фіксацію будемо виконувати за допомогою клею. Для цього спочатку очищаємо поверхні, рясно наносимо сполучний склад на елементи, які стикуються, чекаємо висихання суміші, а після промазуємо додатковий шов.

Важливо! Клеїти можна тільки спеціальними складами для ПВХ.

Навіс для машини своїми руками

Монтаж водостоку

Навіс для машини своїми руками

Монтаж жолоби

Навіс для машини своїми руками

Монтаж жолоби

П’ятий крок. Збираємо труби і коліна в єдиний водовідведення. За допомогою колін ми можемо задати потрібний напрямок нашої труби. На стиках труб і колін встановлюємо з додаткового монтажного хомути.

Навіс для машини своїми руками

Монтаж водостоку

Безпосередньо з’єднання труб і колін виконується за допомогою клею. Порядок його використання було розглянуто вище. Власники труби монтуємо з кроком 2 м.

Навіс для машини своїми руками

Монтаж водостоку

Насамкінець нам залишається лише зашити фронтони даху навісу сайдингом, вагонкою або іншим матеріалом на свій вибір. При бажанні можемо прикріпити до вертикальних опор поперечки і обшити весь навіс – цей момент залишається вже на розсуд власника.

Навіс готовий. Можемо приймати його в постійну експлуатацію.

Навіс для машини своїми руками

Навіс для автомобіля

Навіс для машини своїми руками

Масивний дерев’яний навіс

Навіс для машини своїми руками

Навіс для авто

Вдалої роботи!
